Détails de produit
Lieu d'origine: Jiangsu, Chine
Nom de marque: Lingman
Certification: IOS9001
Numéro de modèle: G400CF-170
Conditions de paiement et d'expédition
Quantité de commande min: 1 SET
Prix: 2800-3000
Détails d'emballage: Boîte en bois
Délai de livraison: 20 jours ouvrables
Conditions de paiement: T/T
Capacité d'approvisionnement: 100 ensembles par semaine
Modèle: |
G400CF-170 |
Nom du produit: |
Mandrin pneumatique de rotery |
Marque: |
Lingman |
Course de griffe: |
170MM |
Force de fixage maximum: |
1.2KN |
Pression permise: |
0.25 à 1 MPa |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
Le numéro de série est le suivant: |
Taille centrale: |
260mm |
Fait dedans: |
Chine |
Modèle: |
G400CF-170 |
Nom du produit: |
Mandrin pneumatique de rotery |
Marque: |
Lingman |
Course de griffe: |
170MM |
Force de fixage maximum: |
1.2KN |
Pression permise: |
0.25 à 1 MPa |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
Le numéro de série est le suivant: |
Taille centrale: |
260mm |
Fait dedans: |
Chine |
1. Décrire

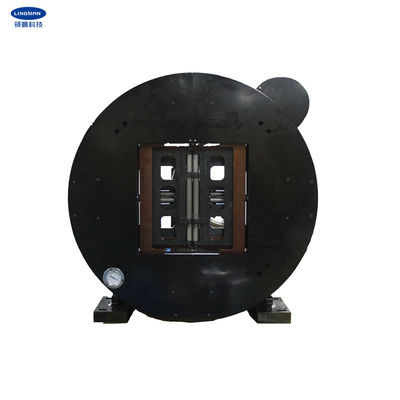

Nos broches rotatives laser pneumatiques sont spécialement conçues pour les équipements de découpe de tubes laser.Il peut être utilisé comme un fuseau rotatif autonome avec une broche au milieu qui serre fermement la pièce et tourne en même temps.
La précision de rotation et la répétabilité du mandrin sont supérieures à celles des mandrines laser traditionnelles.une plus grande précision de rotation et une plus grande force de serrage.
La broche rotative laser développée par notre société est largement utilisée dans l'industrie militaire, l'aérospatiale, les machines textiles, les équipements médicaux, les équipements de fitness, les pièces automobiles, la découpe laser, les machines pétrochimiques,machines agricoles, autres machines civiles et autres domaines.
2. Paramètres de performance
| Numéro de modèle | G400JF-170 |
| Le coup de pinceau | 170 mm |
| Force de serrage maximale | 1.2KN |
| Pression admissible | 0.25 à 1 MPa |
| Vitesse limite | 200 r/min |
| Plage de serrage | Le numéro de série est le suivant: |
| Hauteur centrale | 260 mm |
| Inertie de rotation | 10,72 kg.m.2 |
| Poids des pièces tournantes | 89 kg |
| Poids de l'ensemble de l'unité | 144 kg |
Remarque: les chiffres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. Dimensions
| Les spécifications | Une | B. Pour | B1 | C | D | E | F | G | H est | Je suis... | Je | R | S |
| G400JF-170 | 400 | 260 | 510 | 520 | 140 | 100 | 400 | 214.5 | 130 | 200 | 324 | 12-M6 | 18X33 |
4. Avantages
e.1 Solides ou creux
e.2 Des griffes de type peigne ou de type rainure de mortier
