Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G500D-230
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 5200-5800 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Course de griffe: |
210mm |
Force de fixage maximum: |
1.5KN |
Pression permise: |
0.2-0.9MPa |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
10-230mm |
Taille centrale: |
315mm |
Inertie de rotation: |
4.6kg.㎡ |
Poids de pièce en rotation: |
128KG |
Poids spécifique entier: |
245Kg |
Course de griffe: |
210mm |
Force de fixage maximum: |
1.5KN |
Pression permise: |
0.2-0.9MPa |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
10-230mm |
Taille centrale: |
315mm |
Inertie de rotation: |
4.6kg.㎡ |
Poids de pièce en rotation: |
128KG |
Poids spécifique entier: |
245Kg |
1. Description

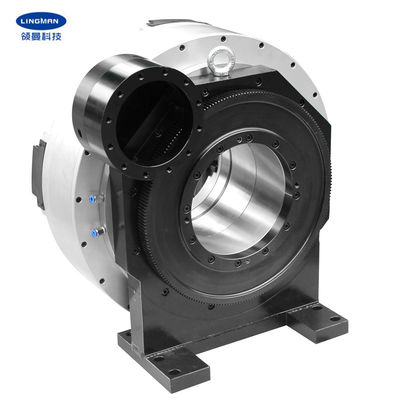

Des mandrins sont particulièrement conçus pour la découpeuse de fibre de laser. En fait, le mandrin lui-même peut être un axe tournant indépendant. Entre-temps, il peut maintenir l'objet étroitement. Après réparation de la base de produit, il doit juste équiper d'un moteur approprié aussi bien que le relier à la vitesse, reliant la source d'air.
Nos mandrins de laser peuvent travailler dans la pleine course et il n'y a aucun besoin d'ajuster les quatre mâchoires. Elles conviennent à une gamme complète de garnitures de tuyau pour améliorer la productivité. La pleine structure incluse rend elles plus stable et plus d'usage-résistance. Comparé au mandrin traditionnel de laser, le roulement à rouleaux croisé est fixé à l'intérieur pour le faire avoir une plus longue durée de vie et de grande précision de la rotation et du positionnement répété. En outre, il peut répondre au besoin de traiter des garnitures de tuyau de diluant sous la basse pression atmosphérique.
2. Paramètres d'optimisation du traitement
|
Numéro de type |
G500D-230 |
| Course de griffe | 210mm |
| Force de fixage maximum | 1.5KN |
| Pression d'Alloable | 0.2-0.9MPa |
| Vitesse de limite | 200r/min |
| Fixage de la gamme | 10-230mm |
| Taille centrale | 315mm |
| Inertie de rotation | 4.6kg.m2 |
| Poids de pièce en rotation | 128kg |
| Poids spécifique entier | 245kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 361,5 | 230 | 265 | 250 | 470 | 6 | 12-M8 | 18X22 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Chaîne de production
6. Notre service
| a.We sont l'usine directe avec le bon prix et délai d'exécution rapide. |
| travail d'équipe de créateurs de b.Professional avec vous. |
| équipe de QC de c.Professional pour garantir le de haute qualité. |
| service d'OEM et d'ODM de d.Providing. |
