Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: W200A-25
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 2600-3100/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Nom de produit: |
Mandrin principal |
matière première: |
acier inoxydable |
Course de griffe: |
25mm |
Force de fixage maximum: |
8.5KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
20-210mm |
Taille centrale: |
190mm |
Inertie de rotation: |
0.21kg.㎡ |
Poids de pièce en rotation: |
34KG |
Poids spécifique entier: |
59Kg |
Application: |
Coupe de laser |
Nom de produit: |
Mandrin principal |
matière première: |
acier inoxydable |
Course de griffe: |
25mm |
Force de fixage maximum: |
8.5KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
20-210mm |
Taille centrale: |
190mm |
Inertie de rotation: |
0.21kg.㎡ |
Poids de pièce en rotation: |
34KG |
Poids spécifique entier: |
59Kg |
Application: |
Coupe de laser |

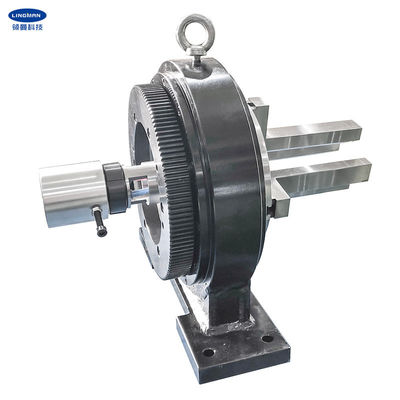

1. Description
Ce genre de mandrin est de retour mandrin et également alimente le mandrin. Il est utilisé généralement pour l'objet maintenant, tournant et avant et retournant. Il est également comme le mandrin principal qui peut être employé comme axe indépendant en employant. La fonction est également de maintenir l'objet étroitement en tournant.
L'entrée d'air tournante peut être réalisée par le gyrator queue-monté de sorte que l'action de fixage et se desserrante rapide puisse être réalisée. La source d'air fonctionnante adopte le principe de l'alimentation en air continue.
En fixant la base du mandrin, reliant le moteur assorti à la source de vitesse et d'air comprimé, il peut réaliser maintenir et conduire l'objet pour tourner.
Puisque la longueur des pièces traitées par l'équipement de coupure est plus longue, le mandrin arrière et le mandrin principal assorti sont souvent installés dans les paires sur l'équipement.
La structure de ce mandrin est synchronisation automatique de quatre-mâchoire centrant la structure et est également centre solide. Nous vous saurions gré de la recommander à employer dans la machine intégrée de feuille de tube et il convient à couper la feuille de tube carrée et circulaire.
2. paramètres d'optimisation du traitement
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/min |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | L | M | N | O | R | S | T | |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| c. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
