Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G400C-170
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 6600-7200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Nom de produit: |
Plein mandrin de course |
matière première: |
acier inoxydable |
Course de griffe: |
165mm |
Force de fixage maximum: |
1.36-2.45KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
0-170mm |
Taille centrale: |
315mm |
Inertie de rotation: |
3.95kg.㎡ |
Poids de pièce en rotation: |
128.5kg |
Poids spécifique entier: |
210kg |
Nom de produit: |
Plein mandrin de course |
matière première: |
acier inoxydable |
Course de griffe: |
165mm |
Force de fixage maximum: |
1.36-2.45KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
0-170mm |
Taille centrale: |
315mm |
Inertie de rotation: |
3.95kg.㎡ |
Poids de pièce en rotation: |
128.5kg |
Poids spécifique entier: |
210kg |
1. Description

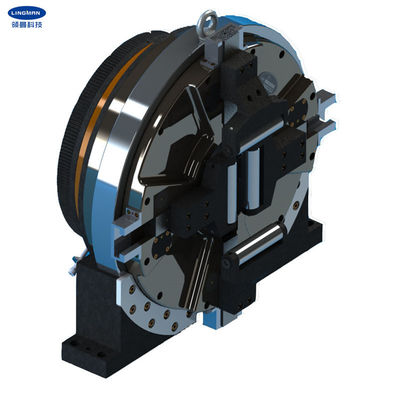

Ce produit est particulièrement conçu pour le laser coupant des unités, le produit lui-même peut être employé comme axe tournant indépendant, avec un mandrin au milieu qui peut maintenir un objet étroitement et tourner en même temps.
Le mandrin fonctionne le long de la pleine course, il n'y a aucun besoin d'ajuster la position de quatre-mâchoire, une gamme complète de pièces applicables de tuyau peuvent être maintenues, et l'efficacité de production est améliorée.
Le mandrin adopte la structure entièrement incluse, la stabilité et la résistance à l'usure sont meilleures, la durée de vie est plus longue, la précision de fixage est plus haute qu'un mandrin traditionnel de laser, la force de fixage est plus grande que les produits semblables sur le marché, et la pression aérodynamique est force de fixage inférieure et plus petite peut être obtenue, de sorte que des pièces à parois minces de tuyau puissent être traitées.
2. Paramètres d'optimisation du traitement
|
Numéro de type |
G400C-170 |
| Course de griffe | 165mm |
| Force de fixage maximum | 1.36-2.45KN |
| Pression d'Alloable | 0.1-0.9MPa |
| Vitesse de limite | 150r/min |
| Fixage de la gamme | 0-170mm |
| Taille centrale | 315mm |
| Inertie de rotation | 3.95kg.㎡ |
| Poids de pièce en rotation | 128.5kg |
| Poids spécifique entier | 210kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Chaîne de production
6. Notre service
| a.We sont l'usine directe avec le bon prix et délai d'exécution rapide. |
| travail d'équipe de créateurs de b.Professional avec vous. |
| équipe de QC de c.Professional pour garantir le de haute qualité. |
| service d'OEM et d'ODM de d.Providing. |
