Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G500C-225
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 6900-7500 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 50 ensembles par mois
Nom de produit: |
Plein mandrin de course |
matière première: |
acier inoxydable |
Course de griffe: |
200mm |
Force de fixage maximum: |
1.6-2.77KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
130r/min |
Fixage de la gamme: |
0-225mm |
Taille centrale: |
315mm |
Inertie de rotation: |
6.1kg.㎡ |
Poids de pièce en rotation: |
140KG |
Poids spécifique entier: |
240KG |
Nom de produit: |
Plein mandrin de course |
matière première: |
acier inoxydable |
Course de griffe: |
200mm |
Force de fixage maximum: |
1.6-2.77KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
130r/min |
Fixage de la gamme: |
0-225mm |
Taille centrale: |
315mm |
Inertie de rotation: |
6.1kg.㎡ |
Poids de pièce en rotation: |
140KG |
Poids spécifique entier: |
240KG |
1. Description

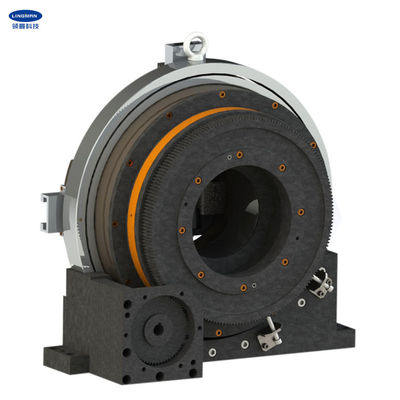

Des actions de fixage et se desserrantes rapides peuvent être réalisées par l'entrée d'air tournante latérale, et la source d'air peut être déconnectée pour le travail. Après produit la base est fixée, seulement le moteur assorti est ajouté et relié à la vitesse, et alors la source d'air comprimé (0.1-0.9Mpa) est reliée pour réaliser maintenir l'objet et conduire l'objet pour tourner.
Le mandrin adopte la structure entièrement incluse, la stabilité et la résistance à l'usure sont meilleures, la durée de vie est plus longue, la précision de fixage est plus haute qu'un mandrin traditionnel de laser, la force de fixage est plus grande que les produits semblables sur le marché, et la pression aérodynamique est force de fixage inférieure et plus petite peut être obtenue, de sorte que des pièces à parois minces de tuyau puissent être traitées.
Ce des genres de mandrin est largement appliqués dans la découpeuse de laser et d'autres systèmes d'outil de machine de développement de tuyau.
2. Paramètres d'optimisation du traitement
|
Numéro de type |
G500C-225 |
| Course de griffe | 200mm |
| Force de fixage maximum | 1.6-2.77KN |
| Pression d'Alloable | 0.1-0.9MPa |
| Vitesse de limite | 130r/min |
| Fixage de la gamme | 0-225mm |
| Taille centrale | 315mm |
| Inertie de rotation | 6.1kg.㎡ |
| Poids de pièce en rotation | 140kg |
| Poids spécifique entier | 240kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
