Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman

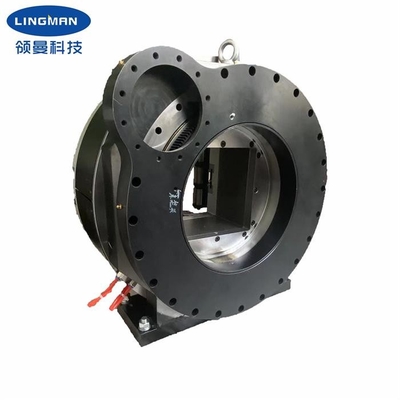

Numéro de modèle: Mandrin rotatoire pneumatique G620DF-245
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 4800-5200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
mandrin rotatoire pneumatique |
Course de griffe: |
236mm |
Force de fixage maximum: |
2.1KN |
Pression permise: |
0.20-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
6-242mm |
Taille centrale: |
315mm |
Inertie de rotation: |
5.23kg.㎡ |
Matériel: |
Acier inoxydable en acier et |
caractéristiques: |
Exactitude élevée de synchronisation |
Nom de produit: |
mandrin rotatoire pneumatique |
Course de griffe: |
236mm |
Force de fixage maximum: |
2.1KN |
Pression permise: |
0.20-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
6-242mm |
Taille centrale: |
315mm |
Inertie de rotation: |
5.23kg.㎡ |
Matériel: |
Acier inoxydable en acier et |
caractéristiques: |
Exactitude élevée de synchronisation |
1. Description
Notre société a 15 ans d'expérience professionnelle dans la production du tour de commande numérique par ordinateur et de la découpeuse de laser. Le plein mandrin de laser de course avec la perforation rectangulaire est un produit nouveau développé par notre société cette année.
Le mandrin rotatoire pneumatique lui-même peut fonctionner comme axe rotatoire indépendant. Le nouveau mandrin conçu a les avantages suivants : 1. efficacité de transmission et exactitude élevées de synchronisation ; 2. réduisez la difficulté du traitement et de la fabrication, qui favorise la production en série ; un meilleur effet antipoussière et une résistance plus forte de pollution.
Le mandrin rotatoire pneumatique du laser de notre société a les caractéristiques de la structure simple, de l'installation commode, de l'applicabilité forte, du fixage propre et durable, fiable et de la précision durable. Il peut être très utilisé dans le tuyau traitant des machines-outils telles que les découpeuses spéciales de tuyau de laser. Ce produit convient aux découpeuses professionnelles de tuyau, aux machines de feuille de tube et à d'autres garnitures de fixage, et convient à couper de divers tuyaux ronds, tuyaux carrés, tuyaux rectangulaires. Une bride légèrement modifiée peut couper des tuyaux de diverses formes.
2. Paramètres d'optimisation du traitement
Nom de produit | Mandrin rotatoire pneumatique |
Numéro de type |
G620DF-245 |
Course de griffe | 236mm |
Force de fixage maximum | 2.1KN |
Pression d'Alloable | 0.2-0.9MPa |
Vitesse de limite | 150/min |
Fixage de la gamme | 6-242mm |
Taille centrale | 315mm |
Inertie de rotation |
5.2kg.㎡ |
Poids de pièce en rotation | 120kg |
Poids spécifique entier | 250kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403,5 | 245X245 | / | 444,5 | / | / | / | 18X22 |
4. Avantages
a. la pleine course a conçu le mandrin rotatoire pneumatique |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
c. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
6. Chaîne de production
