Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman

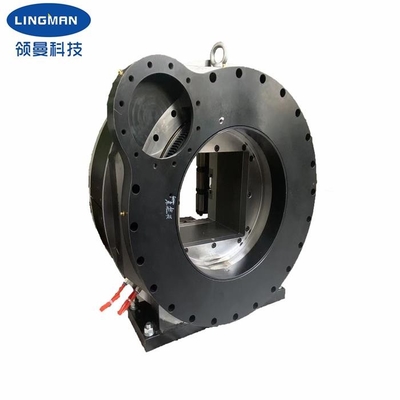

Numéro de modèle: Mandrin rotatoire pneumatique G620DF-245
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 4800-5200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
mandrin rotatoire pneumatique |
Course de griffe: |
237mm |
Force de fixage maximum: |
2.11KN |
Pression permise: |
0.20-0.92MPa |
Vitesse de limite: |
152r/min |
Fixage de la gamme: |
6-242MM |
Taille centrale: |
315mm |
Inertie de rotation: |
5.24kg.㎡ |
Nom de produit: |
mandrin rotatoire pneumatique |
Course de griffe: |
237mm |
Force de fixage maximum: |
2.11KN |
Pression permise: |
0.20-0.92MPa |
Vitesse de limite: |
152r/min |
Fixage de la gamme: |
6-242MM |
Taille centrale: |
315mm |
Inertie de rotation: |
5.24kg.㎡ |
1. Description
Notre société a 15 ans de fabricants professionnels professionnels de mandrin de découpeuse de tour et de laser de commande numérique par ordinateur de production. Quand le coupeur de tuyau de laser est coupant et traitant des garnitures de tuyau, il est nécessaire de maintenir et fixer les garnitures de tuyau avec le mandrin. Le programme général de mandrin entier pour les deux groupes de la mâchoire peut s'ouvrir et se fermer respectivement, mais dans le tube mince utilisé pour le fixage ou les garnitures fragiles, il n'est pas facile commander son voyage de mâchoire, bride peut faire la baisse de tuyau, le fixage pour faire traitant le tuyau pour maintenir plat ou haché provoqué en traitant la chute de tuyau, afin de résoudre ce problème, sur mandrin de mandrin de perforation rectangulaire de course de série de DF le plein - G620DF - 245. Le mandrin est le dernier mandrin de laser conçu pour 2022.
Le mandrin lui-même peut fonctionner comme axe tournant indépendant. Le nouveau mandrin a les avantages suivants : 1. La position d'installation du réducteur peut être ajustée arbitrairement ;
2. réduisez la difficulté du traitement et de la fabrication, qui favorise la production en série ; L'effet antipoussière est meilleur et la résistance de pollution est plus forte ;
3. Le produit est très utilisé dans la découpeuse spéciale de tuyau de laser et tout autre système de machine de développement de tuyau.
2. Paramètres d'optimisation du traitement
| Nom de produit | Mandrin rotatoire pneumatique |
|
Numéro de type |
G620DF-245 |
| Course de griffe | 236mm |
| Force de fixage maximum | 2.1KN |
| Pression d'Alloable | 0.2-0.9MPa |
| Vitesse de limite | 150/min |
| Fixage de la gamme | 6-242mm |
| Taille centrale | 315mm |
| Inertie de rotation |
5.2kg.㎡ |
| Poids de pièce en rotation | 120kg |
| Poids spécifique entier | 250kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403,5 | 245X245 | / | 444,5 | / | / | / | 18X22 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. Travail professionnel d'équipe de créateurs avec vous. |
| c. Équipe professionnelle de QC pour garantir le de haute qualité. |
| d. Étant donné que service d'OEM et d'ODM. |
6. Chaîne de production
