Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: ChuckG620DF-245 rotatoire pneumatique
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 4800-5200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
236MM |
Force de fixage maximum: |
2.1KN |
Pression permise: |
0.20-0.90MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
6-242MM |
Taille centrale: |
315MM |
Inertie de rotation: |
5.2kg.㎡ |
Nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
236MM |
Force de fixage maximum: |
2.1KN |
Pression permise: |
0.20-0.90MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
6-242MM |
Taille centrale: |
315MM |
Inertie de rotation: |
5.2kg.㎡ |
1. Description

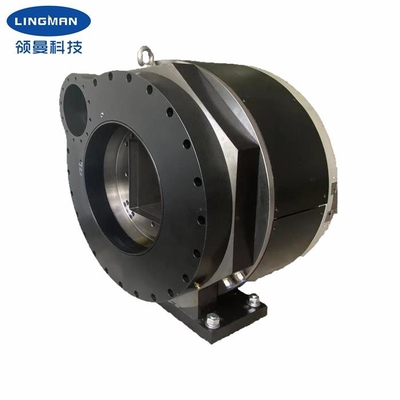

Notre société a 15 ans d'expérience professionnelle dans la production des fabricants professionnels de mandrin de découpeuse de tour et de laser de commande numérique par ordinateur. Le mandrin rotatoire pneumatique est le dernier mandrin de laser conçu pour 2022. Quand le coupeur de tuyau de laser est coupant et traitant des garnitures de tuyau, il est nécessaire de maintenir et fixer les garnitures de tuyau avec le mandrin. Le programme général de mandrin entier pour les deux groupes de la mâchoire peut s'ouvrir et se fermer respectivement, mais dans le tube mince utilisé pour le fixage ou les garnitures fragiles, il n'est pas facile commander son voyage de mâchoire, bride peut faire la baisse de tuyau, le fixage pour faire traitant le tuyau pour maintenir plat ou haché provoqué en traitant la chute de tuyau, afin de résoudre ce problème, sur mandrin de mandrin de perforation rectangulaire de course de série de DF le plein - G620DF - 245.
Le mandrin lui-même peut fonctionner comme axe tournant indépendant. Le nouveau mandrin rotatoire pneumatique a les avantages suivants : 1, position d'installation de réducteur peut être arbitrairement ajusté ; 2. La même taille de mandrin convient à traiter la classe de grandeur de cercueil est plus grande, peut être effectivement employée pour maintenir le tube mince ou le tube fragile, empêchent maintenir à plat, par la limite ronde de trou, maintenant la gamme est plus large
Les produits peuvent être très utilisés dans la découpeuse spéciale de tuyau de laser et d'autres systèmes de traitement de tuyau.
2. Paramètres d'optimisation du traitement
Nom de produit | Mandrin rotatoire pneumatique |
Numéro de type |
G620DF-245 |
Course de griffe | 236mm |
Force de fixage maximum | 2.1KN |
Pression d'Alloable | 0.2-0.9MPa |
Vitesse de limite | 150/min |
Fixage de la gamme | 6-242mm |
Taille centrale | 315mm |
Inertie de rotation |
5.2kg.㎡ |
Poids de pièce en rotation | 120kg |
Poids spécifique entier | 250kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
G620DF-245 | 420 | 315 | 624 | 662 | 220 | 60 | 380 | 403,5 | 245X245 | / | 444,5 | / | / | / | 18X22 |
4. Avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
c. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
