Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G700D-270
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 4800-5200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Nom de produit: |
Mandrin G700D-270 pneumatique |
Course de griffe: |
240mm |
Force de fixage maximum: |
3.15KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
120r/min |
Fixage de la gamme: |
15-265mm |
Taille centrale: |
375mm |
Inertie de rotation: |
10.9kg.㎡ |
Nom de produit: |
Mandrin G700D-270 pneumatique |
Course de griffe: |
240mm |
Force de fixage maximum: |
3.15KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
120r/min |
Fixage de la gamme: |
15-265mm |
Taille centrale: |
375mm |
Inertie de rotation: |
10.9kg.㎡ |
1. Description

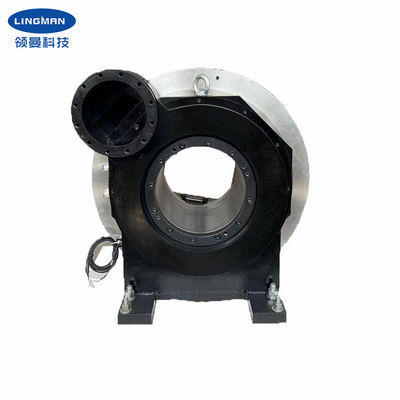

Le mandrin est un mandrin principal de pleine course de quatre-mâchoire particulièrement conçu pour le tuyau de laser coupant l'équipement. Le mandrin lui-même peut fonctionner comme axe tournant indépendant. Après que la base du produit soit fixée, elle doit seulement relier le moteur et la vitesse de soutien, et puis relier la source d'air comprimé (0.3-0.9mpa) pour maintenir l'objet et pour conduire l'objet pour tourner. Pleine opération de course de mandrin, aucun besoin d'ajuster la position des quatre PATTES. Comparé aux produits semblables sur le marché, le mandrin a une exactitude plus élevée de rotation et une exactitude de répétition, aussi bien qu'une force de fixage plus élevée. Et le mandrin a une plus longue durée de vie, peut considérablement épargner le coût de l'utilisation du client.
Les produits peuvent être très utilisés dans la découpeuse spéciale de tuyau de laser et d'autres systèmes de traitement de tuyau.
2. Paramètres d'optimisation du traitement
|
Numéro de type |
G700D-270 |
| Course de griffe | 240mm |
| Force de fixage maximum | 3.15KN |
| Pression d'Alloable | 0.3-0.9MPa |
| Vitesse de limite | 120/min |
| Fixage de la gamme | 15-265mm |
| Taille centrale | 375mm |
| Inertie de rotation |
10.9kg.㎡ |
| Poids de pièce en rotation | 215kg |
| Poids spécifique entier | 307kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. Travail professionnel d'équipe de créateurs avec vous. |
| c. Équipe professionnelle de QC pour garantir le de haute qualité. |
| d. Étant donné que service d'OEM et d'ODM. |
6. Chaîne de production
