Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: Mandrin rotatoire pneumatique G500DC-230
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 4200-4900/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
nom de produit: |
Mandrin rotatif pneumatique laser |
Course de griffe: |
220mm |
Force de fixage maximum: |
1.5KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
8-173mm |
Taille centrale: |
260mm |
Inertie de rotation: |
3.kg.㎡ |
Caractéristique: |
Une meilleure résistance à l'usure |
nom de produit: |
Mandrin rotatif pneumatique laser |
Course de griffe: |
220mm |
Force de fixage maximum: |
1.5KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
8-173mm |
Taille centrale: |
260mm |
Inertie de rotation: |
3.kg.㎡ |
Caractéristique: |
Une meilleure résistance à l'usure |
1. Descripition

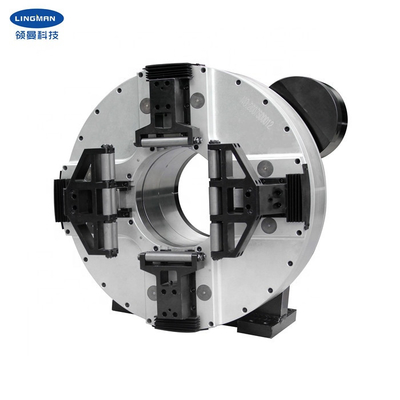

Notre mandrin rotatoire pneumatique est principalement conçu pour la découpeuse de tube de laser. Ce mandrin pneumatique peut également maintenir rond, rectanbular, carré, la H-forme et les tubes de L-forme, qui peuvent rencontrer vos différents requirments.
Ce mandrin est la dernière conception. Le mandrin rotatoire pneumatique est une pleine conception de course, tellement là n'est aucun besoin d'ajuster la position des quatre mâchoires. La course/diamètre de la griffe de ce mandrin rotatoire pneumatique de sorte est 220mm, la force de fixage maximum est 1.5KN et la taille centrale est 315mm. Dans le cas de la basse pression atmosphérique, une plus petite force de fixage peut être obtenue.
Le mandrin pneuamtic peut fonctionner dans la pleine course sans ajustement supplémentaire de quatre mâchoires. Adoptant une structure entièrement fermée, le mandrin a une meilleure stabilité et la résistance à l'usure. Il a une plus longue durée de vie, une exactitude rotatoire plus élevée et répété plaçant l'exactitude becaused du roulement à rouleaux croisé intérieur.
2. paramètres d'optimisation du traitement
|
Mandrin rotatoire pneumatique |
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315mm |
|
² de 4.18Kg.m |
|
124kg |
|
245kg |
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | R | S | |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. avantages
| a. la pleine course a conçu le mandrin rotatoire pneumatique |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles |
5. Notre service
| a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. Travail professionnel d'équipe de créateurs avec vous. |
| c. Équipe professionnelle de QC pour garantir le de haute qualité. |
| d. Étant donné que service d'OEM et d'ODM. |
