Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: Mandrin G500C-225 rotatoire pneumatique
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 6600-7200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
200mm |
Force de fixage maximum: |
2.77KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
130r/min |
Fixage de la gamme: |
0-225mm |
Taille centrale: |
315MM |
Inertie de rotation: |
6.1kg.㎡ |
Caractéristique: |
Une précision de fixage plus élevée |
nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
200mm |
Force de fixage maximum: |
2.77KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
130r/min |
Fixage de la gamme: |
0-225mm |
Taille centrale: |
315MM |
Inertie de rotation: |
6.1kg.㎡ |
Caractéristique: |
Une précision de fixage plus élevée |
1. Description

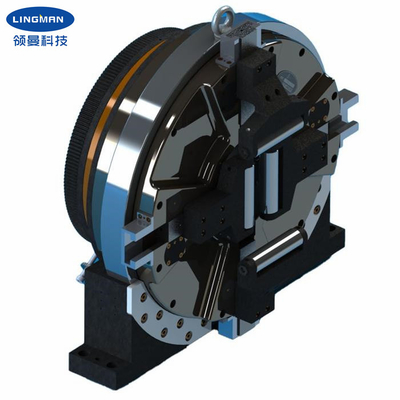

Notre mandrin de laser est principalement conçu pour la découpeuse de tube de laser. Le mandrin rotatoire pneumatique de laser est employé pour des tubes de fixage et d'alimentation en coupant le tube. Il peut maintenir non seulement les tubes ronds, mais également le tube rectangulaire, tube de L-shap, tube de H-forme et ainsi de suite. Le mandrin fonctionne le long de la pleine course, il n'y a aucun besoin d'ajuster la position de quatre-mâchoire, ainsi l'efficacité de production peut être considérablement améliorée. Celui-ci a un mandrin au milieu qui peut tenir l'objet fermement et tourner en même temps. Après produit la base est fixée, seulement le moteur assorti est ajouté et relié à la vitesse, et alors la source d'air comprimé (0.1-0.9Mpa) est reliée pour réaliser maintenir l'objet et conduire l'objet pour tourner.
Ce mandrin rotatoire pneumatique peut être très utilisé dans la découpeuse pour un but particulier de tuyau de laser et d'autres systèmes d'outil de machine de développement de tuyau.
2. Paramètres d'optimisation du traitement
| Nom de produit | Mandrin rotatoire pneumatique |
|
Numéro de type |
G450C-225 |
| Course de griffe | 200mm |
| Force de fixage maximum | 2.77KN |
| Pression d'Alloable | 0.1-0.9MPa |
| Vitesse de limite | 130r/min |
| Fixage de la gamme | 0-225mm |
| Taille centrale | 315mm |
| Inertie de rotation | 6.1kg.㎡ |
| Poids de pièce en rotation | 140kg |
| Poids spécifique entier | 240kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a.We sont l'usine directe avec le bon prix et délai d'exécution rapide. |
| travail d'équipe de créateurs de b.Professional avec vous. |
| équipe de QC de c.Professional pour garantir le de haute qualité. |
| service d'OEM et d'ODM de d.Providing. |
