Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G500DC-230
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 4200-4900/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin pneumatique |
Course de griffe: |
200mm |
Force de fixage maximum: |
2.77KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
130r/min |
Fixage de la gamme: |
8-228mm |
Taille centrale: |
315mm |
Inertie de rotation: |
4.6kg.㎡ |
Application: |
Découpeuse de tube de laser |
Nom de produit: |
Mandrin pneumatique |
Course de griffe: |
200mm |
Force de fixage maximum: |
2.77KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
130r/min |
Fixage de la gamme: |
8-228mm |
Taille centrale: |
315mm |
Inertie de rotation: |
4.6kg.㎡ |
Application: |
Découpeuse de tube de laser |
1. Descripition

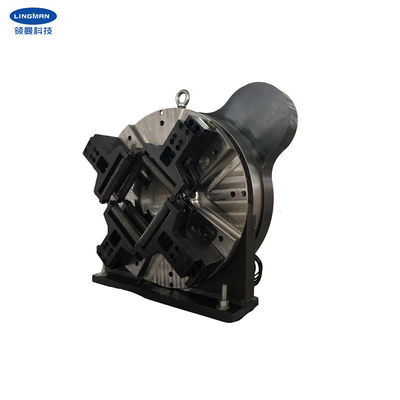

Notre mandrin pneumatique est principalement conçu pour la découpeuse de tube de laser. Le mandrin pneumatique est appliqué pour maintenir et détacher des tubes et pour alimenter des tubes en coupant le tube. Excepté les tubes ronds, notre mandrin pneumatique peut également maintenir rectanbular, carré, la H-forme et les tubes de L-forme.
C'est point bas utilisé plaçant et il est commode pour l'ajustement du quipment principal et raccourcit considérablement la période de correction de l'équipement principal. Et notre conception est pleine conception de course. Il n'y a aucun besoin d'ajuster la mâchoire, il est facile le maintenir et centrant, pour réaliser les différents diamètres de changement de tuyau, qui considérablement économisant maintenant le temps.
Le mandrin pneuamtic peut fonctionner dans la pleine course sans ajustement supplémentaire de quatre mâchoires. Adoptant une structure entièrement fermée, le mandrin a une meilleure stabilité et la résistance à l'usure. Il a une plus longue durée de vie, une exactitude rotatoire plus élevée et répété plaçant l'exactitude becaused du roulement à rouleaux croisé intérieur. Ce mandrin pneumatique est largement appliqué à la découpeuse professionnelle de tuyau et à tout autre système de machine de développement de tuyau.
2. paramètres d'optimisation du traitement
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315mm |
|
4.18Kg.m2 |
|
124kg |
|
245kg |
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | R | S | |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| c. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
