Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G500D-230
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 4400-5000 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ENSEMBLES PAR MOIS
Nom de produit: |
Mandrin du laser G500D-230 |
Course de griffe: |
220mm |
Force de fixage maximum: |
1.5KN |
Pression permise: |
0.3-0.9Mpa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
8-228mm |
Taille centrale: |
315mm |
Inertie de rotation: |
4.17kg.㎡ |
Nom de produit: |
Mandrin du laser G500D-230 |
Course de griffe: |
220mm |
Force de fixage maximum: |
1.5KN |
Pression permise: |
0.3-0.9Mpa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
8-228mm |
Taille centrale: |
315mm |
Inertie de rotation: |
4.17kg.㎡ |
1. Description
Notre société est un fabricant professionnel de produire des mandrins pour le tour de commande numérique par ordinateur et la découpeuse de laser.
De divers genres de mandrins de laser sont fournis. Nous fournissons des mandrins de laser pour beaucoup de découpeuses bien connues de laser ici et ailleurs. Nos produits sont également bien accueillis par beaucoup de clients.

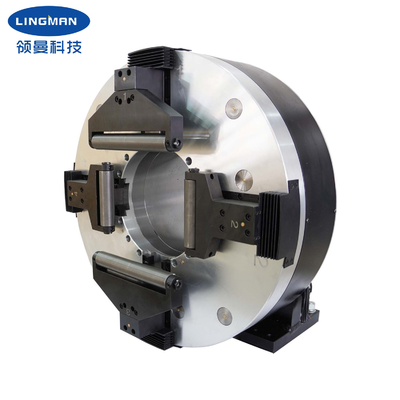

Ce mandrin modèle de laser est conçu pour le tuyau de laser coupant l'équipement, mandrin principal de pleine course de quatre mâchoires. Le mandrin lui-même peut être actionné comme axe tournant indépendant. Après que la base de produit soit fixée, elle doit seulement relier le moteur et la vitesse de soutien, et puis relier la source d'air comprimé (0.3-0.9mpa) pour maintenir l'objet et pour conduire l'objet pour tourner. Pleine opération de course de mandrin, aucun besoin d'ajuster la position des quatre mâchoires. Le mandrin adopte une structure entièrement incluse avec les roulements à rouleaux croisés. Comparé aux produits semblables sur le marché, le mandrin a une exactitude plus élevée de rotation et une exactitude de répétition, aussi bien qu'une force passionnante plus élevée.
Les produits peuvent être très utilisés dans le tuyau coupant des systèmes tels que les découpeuses spéciales de tuyau de laser.
2. Paramètres d'optimisation du traitement
|
Numéro de type |
G500D-230 |
| Course de griffe | 242mm |
| Force de fixage maximum | 1.5KN |
| Pression d'Alloable | 0.3-0.9MPa |
| Vitesse de limite | 150/min |
| Fixage de la gamme | 8-228mm |
| Taille centrale | 315mm |
| Inertie de rotation |
4.18kg.㎡ |
| Poids de pièce en rotation | 124kg |
| Poids spécifique entier | 245kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. Travail professionnel d'équipe de créateurs avec vous. |
| c. Équipe professionnelle de QC pour garantir le de haute qualité. |
| d. Étant donné que service d'OEM et d'ODM. |
