Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G400B-165
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 3400-3800/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Nom de produit: |
Mandrin principal |
Course de griffe: |
60mm |
Force de fixage maximum: |
1.2KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
250r/min |
Fixage de la gamme: |
20-160mm |
Taille centrale: |
260mm |
Inertie de rotation: |
3.63kg.㎡ |
Poids de pièce en rotation: |
125KG |
Poids spécifique entier: |
170kg |
Application: |
Coupe de laser |
Nom de produit: |
Mandrin principal |
Course de griffe: |
60mm |
Force de fixage maximum: |
1.2KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
250r/min |
Fixage de la gamme: |
20-160mm |
Taille centrale: |
260mm |
Inertie de rotation: |
3.63kg.㎡ |
Poids de pièce en rotation: |
125KG |
Poids spécifique entier: |
170kg |
Application: |
Coupe de laser |
1. Description

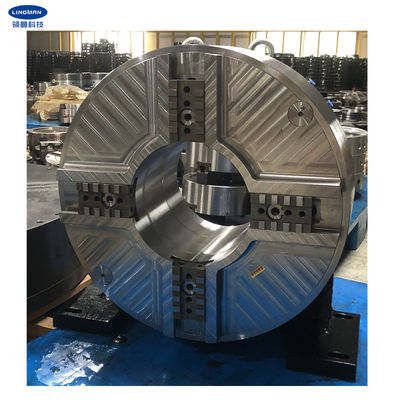

Notre mandrin est particulièrement conçu pour la découpeuse de tuyau de laser. Le produit lui-même peut être employé comme axe indépendant avec un mandrin au milieu qui peut fermement maintenir l'objet et tourner en même temps.
Il y a deux cylindres indépendants, valve à sens unique et le clapet anti-retour et lui a également la fonction à long terme de participation de pression (plus de 8 heures) à l'intérieur. Les actions de fixage et se desserrantes rapides peuvent être réalisées par la rotation latérale de l'entrée d'air, et déconnectent la source d'air pour commencer le travail.
La structure du mandrin est stable et elle peut soutenir la force radiale importante, force axiale et force de renversement. Elle a la rotation sans heurt, de grande précision et à faible bruit. D'ailleurs, elle a l'inertie de rotation légère et petite, l'efficacité de coupure peut être considérablement améliorée et elle économise également l'énergie.
2. paramètres d'optimisation du traitement
|
G400B-165 |
|
60mm |
|
1.2KN |
|
0.4-0.9MPa |
|
250r/min |
|
20-160mm |
|
260mm |
|
3.63kg.m2 |
|
125kg |
|
170kg |
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | L | M | N | O | P | Q | R | S | |
G400B-165 | 420 | 260 | 466 | 493 | 240 | 190 | 365 | 251 | 165 | 180 | 196 | 400 | 30 | 60 | 7 | 6 | 22 | M12 | 12-M8 | 18 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. chaîne de production
6. Notre service
A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. travail professionnel d'équipe de créateurs avec vous. |
c. équipe professionnelle de QC pour garantir le de haute qualité. |
d. fourniture du service d'OEM et d'ODM. |
