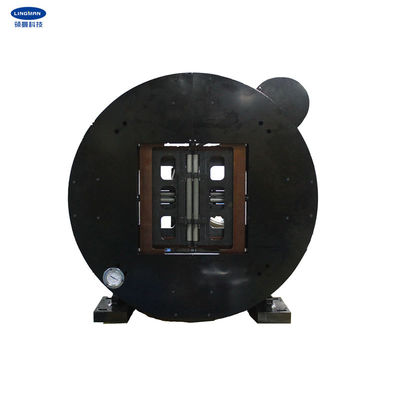

170mm équipement pneumatique de Chuck For Laser Tube Cutting de puissance de 4 mâchoires

Nombre De Pièces:	1 ENSEMBLE
Prix:	USD 3800-6500 set
Emballage Standard:	Carton en bois
Période De Livraison:	15-20 jours de travail
Méthode De Paiement:	T/T, L/C
Capacité D'approvisionnement:	100 ensembles par mois

L'information de détails

Description de produit

Informations détaillées

Lieu d'origine

Changzhou, Jiangsu, Chine

Nom de marque

Lingman

Numéro de modèle

G400JF-170

Course de griffe:

154mm

Force de fixage maximum:

1.2KN

Pression permise:

0.4-0.9MPa

Vitesse de limite:

500r/min

Fixage de la gamme:

16-170mm

Taille centrale:

260mm

Inertie de rotation:

1.72kg.㎡

Poids de pièce en rotation:

Poids spécifique entier:

144KG

Mettre en évidence:

mandrin pneumatique de puissance de 170mm

Mandrin pneumatique de la puissance 1.2KN

mandrin léger de puissance de 4 mâchoires

Description de produit

équipement pneumatique de Chuck For Laser Tube Cutting de puissance de mâchoires du diamètre 4 de 170mm

1. description

Notre mandrin est particulièrement conçu pour le tube de laser coupant l'équipement. La production elle-même peut être employée comme axe tournant indépendant, avec un mandrin qui peut fermement maintenir l'objet tout en tournant. Des actions de fixage et se desserrantes rapides peuvent être réalisées par l'entrée d'air tournante latérale, et la source d'air doit être déconnectée pour travailler.

Le mandrin produit en utilisant un cylindre directement. Il a l'efficacité mécanique élevée, la petite déperdition d'énergie, la force de production importante de bride, et la force de fixage stable. La structure du mandrin est très simple, et a peu d'éléments et de composants. En outre, son poids est léger, et a de bas taux d'échec, représentation stable, petit moment de l'inertie et consommation basse d'énergie.

Comparé à un mandrin rond de trou, la taille du tube carré est augmentée et la portée de l'utilisation est augmentée.

2. paramètres d'optimisation du traitement

Numéro de type	G400JF-170
Course de griffe	154mm
Maximunm maintenant la force	1.2KN
Pression permise	0.4-0.9MPa
Vitesse de limite	500r/min
Fixage de la gamme	16-170mm
Taille centrale	260mm
Inertie de rotation	1.72g.m2
Poids de pièce en rotation	89kg
Poids spécifique entier	144kg

3. dimensions

170mm équipement pneumatique de Chuck For Laser Tube Cutting de puissance de 4 mâchoires 0

Caractéristiques		B	B1	C	D	E	F	G	H	Je	J	K	L	O	R	S
G400JF-170	500	260	510	515	164,5	100	440	175,5	250	325	355	30	170	16	12-M8	18

170mm équipement pneumatique de Chuck For Laser Tube Cutting de puissance de 4 mâchoires 1

4. avantages

a. pleine conception de course

b. étendue des applications large, diversification de traiter des profils

c. exactitude de positionnement répétitive élevée

d. coût de maintenance à prix réduit, longue durée de vie

e. les configurations multiples sont disponibles
e.1 solide ou creux

e.2 de type peigne ou type griffes de mortaise-cannelure

5. chaîne de production

6. Notre service

1. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide.
2. travail professionnel d'équipe de créateurs avec vous.

3. équipe professionnelle de QC pour garantir le de haute qualité.

4. fourniture du service d'OEM et d'ODM.
