Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: Mandrin G680JF-245 de laser
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 3800-6500 set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin de laser |
Course de griffe: |
230mm |
Force de fixage maximum: |
2KN |
Pression permise: |
0.1-1Mpa |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
10-245mm |
Taille centrale: |
350mm |
Inertie de rotation: |
5.48kg.㎡ |
Poids de pièce en rotation: |
173kg |
Poids spécifique entier: |
257kg |
Nom de produit: |
Mandrin de laser |
Course de griffe: |
230mm |
Force de fixage maximum: |
2KN |
Pression permise: |
0.1-1Mpa |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
10-245mm |
Taille centrale: |
350mm |
Inertie de rotation: |
5.48kg.㎡ |
Poids de pièce en rotation: |
173kg |
Poids spécifique entier: |
257kg |
1. description

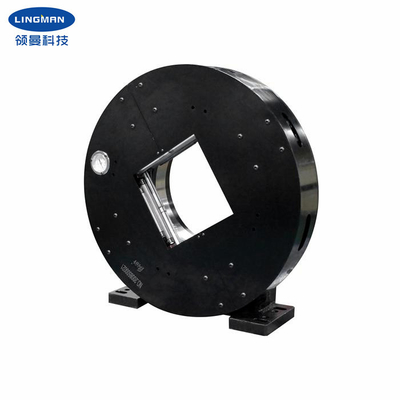

Le produit est conçu pour le tube de laser coupant l'équipement et le soutenant, le produit lui-même peut être employé comme axe tournant indépendant, par la rotation latérale de l'entrée d'air pour réaliser le fixage rapide et l'action se desserrante, source d'air déconnectée, peut fonctionner. Après que la base de produit soit fixée, elle doit seulement installer la connexion de soutien de moteur et de vitesse, et se relie à la source d'air comprimé (0.25-0.9mpa) pour réaliser maintenir l'objet et conduire la rotation d'objet. Principalement utilisé pour maintenir l'objet et la rotation.
Le produit adopte la sortie directe de cylindre, efficacité mécanique élevée, petite déperdition d'énergie, a produit maintenir la force, maintenant la stabilité de force. En raison de l'utilisation du cylindre directement le fixage de l'objet, course de fonctionnement de cylindre est course fonctionnante de mandrin, maintenant la gamme est large. Utilisant la sortie directe de cylindre, la force de sortie et la pression atmosphérique est proportion linéaire, facile de réaliser le contrôle de logiciel.
Structure simple de mandrin, petit nombre des composants, taux d'échec léger et bas, représentation stable, petit moment de l'inertie, consommation basse d'énergie. La taille axiale du mandrin est petite, et le coût de la queue zéro est inférieur.
Le produit est conçu pour la perforation rectangulaire, comparé au mandrin rond de trou, augmentent la taille du tube carré, augmenter la portée de l'utilisation.
2. paramètres d'optimisation du traitement
|
Mandrin de laser |
|
G680JF-245 |
|
230mm |
|
2KN |
|
0.1-1.0MPa |
|
200r/min |
|
10-245mm |
|
350mm |
|
5.48g.m2 |
|
173kg |
|
257kg |
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | L | O | R | S | |
| G680JF-245 | 520 | 350 | 680 | 690 | 190 | 120 | 460 | 205 | / | / | / | 29,5 | 245 | 9 | 12-M8 | 18 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
1. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide.
2. travail professionnel d'équipe de créateurs avec vous.
3. Équipe professionnelle de QC pour garantir le de haute qualité.
4. Étant donné que service d'OEM et d'ODM.
6. Chaîne de production
