Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: Mandrin G400DB-175 de laser
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 4800-5400/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Course de griffe: |
162mm |
Force de fixage maximum: |
0.8KN |
Pression permise: |
0.2-0.9MPA |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
8-170mm |
Taille centrale: |
260mm |
Inertie de rotation: |
3.2kg.㎡ |
Poids de pièce en rotation: |
125kg |
Poids spécifique entier: |
190kg |
Application: |
Découpeuse de laser |
Course de griffe: |
162mm |
Force de fixage maximum: |
0.8KN |
Pression permise: |
0.2-0.9MPA |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
8-170mm |
Taille centrale: |
260mm |
Inertie de rotation: |
3.2kg.㎡ |
Poids de pièce en rotation: |
125kg |
Poids spécifique entier: |
190kg |
Application: |
Découpeuse de laser |
1. Description

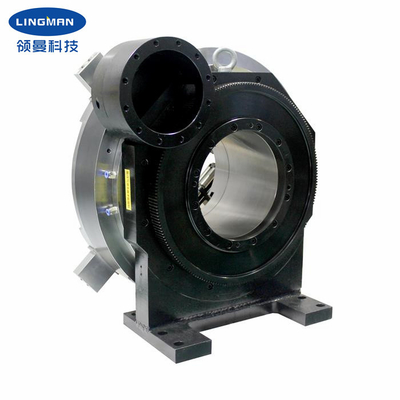

Notre mandrin de laser est particulièrement conçu pour la découpeuse de tuyau de laser. Le produit lui-même peut être employé comme axe indépendant, avec des mandrins au milieu qui peut fermement maintenir l'objet et tourner en même temps.
Le mandrin de laser peut fonctionner dans la pleine course sans nécessité d'ajuster quatre griffes supplémentaires. Peut maintenir toutes les garnitures de tuyau applicables pour améliorer l'efficacité de production. Le mandrin adopte la structure entièrement incluse, avec une meilleure stabilité et la résistance à l'usure. Il a les caractéristiques de la structure simple, de l'installation commode, de l'applicabilité forte, du fixage propre et durable, fiable et de la précision durable. Roulement à rouleaux croisé, plus longue durée de vie que le mandrin traditionnel de laser, une exactitude plus élevée de rotation et répéter placer l'exactitude, une plus grande force de fixage que les produits semblables sur le marché.
Quand utilisant le mandrin, la pression atmosphérique devrait être commandée de l'ordre de 0,4 | 0.9MPa, et le tuyau d'air avec de la pression plus grande que 1.6MPa devraient être choisis pour se relier au produit, et le tuyau d'air devrait être loin de source de chaleur et de feu ouvert.
2. paramètres d'optimisation du traitement
|
Mandrin de laser |
|
G400DB-175 |
|
162mm |
|
0.8KN |
|
0.2-0.9MPa |
|
200r/min |
|
8-170mm |
|
260mm |
|
3.2kg.m2 |
|
125kg |
|
190kg |
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | |
G400DB-175 | 500 | 260 | 500 | 555 | 160 | 100 | 440 | 316 | 175 | 215 | 196 | 400 | 6 | 12-M8 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
c. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
6. chaîne de production
