Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: 3L-05/06/08/10/12
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 300-780 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Modèle: |
3L-12 |
Course de cale: |
35mm |
Course/diamètre de griffe: |
52MM |
Fixage du diamètre: |
50-385mm |
Force de fixage maximale: |
68.0KN |
Poids: |
136KG |
Révolutions maximales de nombre: |
1600 r.p.m |
Cylindre applicable: |
TH-1512 |
Structure: |
Par la structure de trou |
APPLICATION: |
Mandrin de tour de commande numérique par ordinateur |
Modèle: |
3L-12 |
Course de cale: |
35mm |
Course/diamètre de griffe: |
52MM |
Fixage du diamètre: |
50-385mm |
Force de fixage maximale: |
68.0KN |
Poids: |
136KG |
Révolutions maximales de nombre: |
1600 r.p.m |
Cylindre applicable: |
TH-1512 |
Structure: |
Par la structure de trou |
APPLICATION: |
Mandrin de tour de commande numérique par ordinateur |
1. description

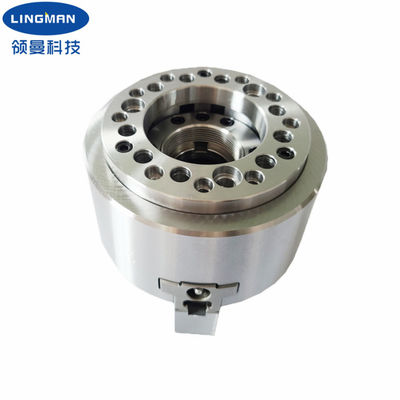

Nous sommes un fabricant des tours de commande numérique par ordinateur et des mandrins pour des découpeuses de laser avec 15 ans d'expérience professionnelle. La structure du long mandrin superbe de puissance est une structure creuse avec de grands trous. Ce mandrin est très approprié à maintenir les objets irréguliers. Toutes les surfaces de glissement de nos mandrins sont durcies, au sol de précision et directement lubrifiées pour empêcher l'échec. L'utilisation d'huile de coupure antirouille peut empêcher la rouille interne de la bague, au cas où la rouille réduira la force de fixage, attention particulière doit être payée à.
En outre, il a la rigidité élevée et l'exactitude de fixage élevée. Le long mandrin superbe de puissance de course de griffe peut mieux répondre aux exigences de clients pour des garnitures de tuyau de différentes formes et tailles.
Les bagues sont disponibles dans un grand choix de tailles. En plus du mandrin de taille standard, peut également être adapté aux besoins du client selon vos dessins et conditions.
2. paramètres d'optimisation du traitement
Numéro de type |
3L-15 |
Course de cale |
35mm |
Course/diamètre de griffe |
52mm |
Fixage du diamètre |
50-385mm |
Traction maximale de D.B |
84.3KN |
Maximum maintenant la force |
68.0KN |
Poids |
136KG |
Pression de Max.working |
2.6Mpa |
Nombre maximal des révolutions |
1600 r.p.m |
Cylindre rotatoire applicable |
TH-1512 |
3. dimensions
Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | Maximum de G. | G mn. | H | J | |
3L-15 | 385 | 150 | 300 | 235 | 139,72 | 171,4 | 6 | 33 | 120 | 12,5 | -22,5 | 39 | 60 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
s. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
