Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: 3H-06
Conditions de paiement et d'expédition
Quantité de commande min: 5 ENSEMBLES
Prix: USD 265-780 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Nom de produit: |
Mandrin hydraulique |
Course de cale: |
12mm |
Course/diamètre de griffe: |
5.5mm |
Fixage du diamètre: |
15-168mm |
Traction maximale de D.B: |
21.5KN |
Force de fixage maximale: |
56.8KN |
Nombres maximaux des révolutions: |
6000 r.p.m |
Poids: |
13.7KG |
Pression de Max.Working: |
2.8Mpa |
Cylindre rotatoire applicable: |
TH-646 |
Nom de produit: |
Mandrin hydraulique |
Course de cale: |
12mm |
Course/diamètre de griffe: |
5.5mm |
Fixage du diamètre: |
15-168mm |
Traction maximale de D.B: |
21.5KN |
Force de fixage maximale: |
56.8KN |
Nombres maximaux des révolutions: |
6000 r.p.m |
Poids: |
13.7KG |
Pression de Max.Working: |
2.8Mpa |
Cylindre rotatoire applicable: |
TH-646 |
1. description

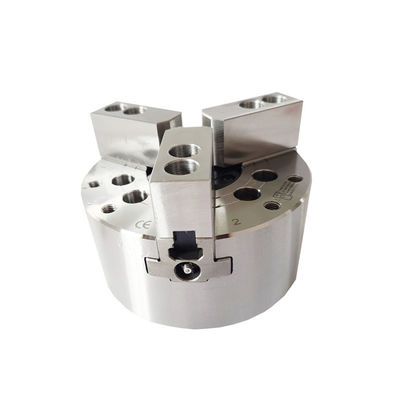

Notre mandrin est dans une grande structure traversante de trou et il a 3 mâchoires dans la forme de cale qui sont particulièrement appropriées à maintenir les objets en forme spéciale. Toutes les surfaces de glissement sont traitées par le traitement durci, précision rectifiant et directement lubrifiées. Dans supplémentaire, elle a la rigidité élevée et l'exactitude de fixage élevée.
Le mandrin est solide et durable et lui peut fonctionner sans à-coup à la grande vitesse. Elle a également de grande précision pour placer la répétition et la force importante de bride et approprié à la production automatique. La conception traversante de trou peut être employée pour le long traitement d'objet.
Le mandrin peut diminuer le poids du tour et augmenter la durée de vie. La connexion courte de cylindre est confirmée au gigaoctet, et les clients n'ont pas besoin de changer la structure du tour mais d'avoir besoin d'une bride qui est la même taille du mandrin, puis elles peuvent être installées facilement dans un court délai.
2. paramètres d'optimisation du traitement
|
Numéro de type |
3H-06 |
|
Course de cale |
12mm |
|
Course/diamètre de griffe |
5.5mm |
|
Fixage du diamètre |
15-168mm |
|
Traction maximale de D.B |
21.5KN |
|
Force de fixage maximale |
56.8KN |
|
Poids |
13.7KG |
|
Pression de Max.working |
2.8Mpa |
|
Révolutions maximales de nombre |
6000 r.p.m |
|
Cylindre rotatoire applicable |
TH-646 |
3. dimensions
| Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | G MAX | MINUTE DE G | H | J | |
| 3H-06 | 168 | 91 | 140 | 104,8 | 82,56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| s. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
