Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: 3H-12
Conditions de paiement et d'expédition
Quantité de commande min: ensembles 1
Prix: USD 780-820 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Nom de produit: |
Mandrin hydraulique |
Course de cale: |
23mm |
Course/diamètre de griffe: |
10.6mm |
Fixage du diamètre: |
34-304mm |
Traction maximale de D.B: |
54.9KN |
Force de fixage maximale: |
143.6KN |
Nombres maximaux des révolutions: |
3300 r.p.m |
Poids: |
59.5kg |
Pression de Max.Working: |
2.7Mpa |
Cylindre rotatoire applicable: |
TH-1291 |
Nom de produit: |
Mandrin hydraulique |
Course de cale: |
23mm |
Course/diamètre de griffe: |
10.6mm |
Fixage du diamètre: |
34-304mm |
Traction maximale de D.B: |
54.9KN |
Force de fixage maximale: |
143.6KN |
Nombres maximaux des révolutions: |
3300 r.p.m |
Poids: |
59.5kg |
Pression de Max.Working: |
2.7Mpa |
Cylindre rotatoire applicable: |
TH-1291 |
1. description

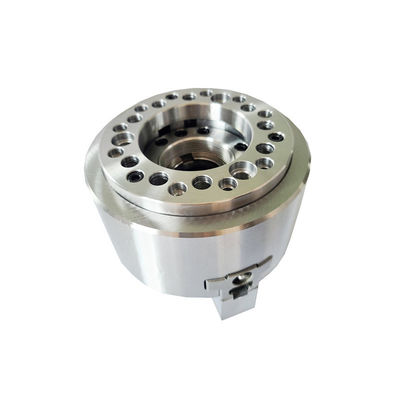

Notre société est une fabrication professionnelle en produisant des mandrins pour la machine de tour de commande numérique par ordinateur et la découpeuse de laser. Notre mandrin est des mâchoires d'un cale-crochet 3 avec le grand à travers-trou, ainsi il peut traiter le matériel de barre et l'objet exécuté. Il convient à maintenir une partie d'un objet inséré dans le trou traversant, vérifiant le siège, ou modifiant des caractéristiques de liquide réfrigérant d'axe.
Il y a un cylindre dans le mandrin, ainsi il n'a pas besoin du cylindre et de la barre extensible en installant. Il doit juste relier le mandrin au gyrator d'huile à l'extrémité de l'axe par le tuyau de tonnelier.
En outre, il a également une connexion de bride (type connexion d'A). Il est facile pour des clients d'installer le mandrin. Il n'y a aucun besoin de changer la structure du tour et il a besoin juste d'une bride assortie. Il économise beaucoup de temps dans l'installation.
Excepté 12 pouces, de diverses tailles des mandrins, comme 4 pouces, 5 pouces, 6 pouces, 8 pouces, 15 pouces et 18 pouces sont fournies. Des mandrins adaptés aux besoins du client sont également fournis selon vos dessins et conditions.
2. paramètres d'optimisation du traitement
|
Numéro de type |
3H-12 |
|
Course de cale |
23mm |
|
Course/diamètre de griffe |
10.6mm |
|
Fixage du diamètre |
34-304mm |
|
Traction maximale de D.B |
54.9KN |
|
Force de fixage maximale |
143.6KN |
|
Poids |
59.5KG |
|
Pression de Max.working |
2.7Mpa |
|
Révolutions maximales de nombre |
3300 r.p.m |
|
Cylindre rotatoire applicable |
TH-1291 |
3. dimensions
| Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | G MAX | MINUTE DE G | H | J | |
| 3H-12A8 | 304 | 122 | 220 | 171,4 | 139,72 | 190 | 6 | 18 | 91 | 26 | 3 | 28 | 50 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| s. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
