Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: K12-80/100/125/130/160
Conditions de paiement et d'expédition
Quantité de commande min: 5 ensembles
Prix: USD 95-155 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Nom de produit: |
Mandrin d'auto-centrage de 4 mâchoires |
Matériel: |
Acier inoxydable |
Diamètre: |
84mm |
Vitesse de limite: |
2200r/min |
Couple maximal: |
245Nm |
Poids: |
27kg |
Utilisation: |
accessoires de tour |
Puissance: |
Manuel |
Caractéristique: |
Bride fastly |
Application: |
Machine de tour de commande numérique par ordinateur |
Nom de produit: |
Mandrin d'auto-centrage de 4 mâchoires |
Matériel: |
Acier inoxydable |
Diamètre: |
84mm |
Vitesse de limite: |
2200r/min |
Couple maximal: |
245Nm |
Poids: |
27kg |
Utilisation: |
accessoires de tour |
Puissance: |
Manuel |
Caractéristique: |
Bride fastly |
Application: |
Machine de tour de commande numérique par ordinateur |
1. description

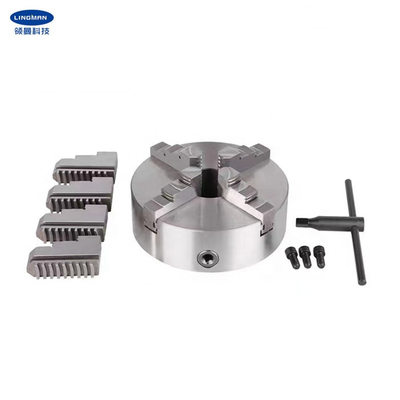

Le nom et prénoms du mandrin d'auto-centrage de quatre-mâchoire est un mandrin d'auto-centrage de quatre-mâchoire manuelle pour des machines-outils. Il se compose d'un corps de disque, de quatre petites dents hélicoïdales et d'une paire de mâchoires. Quatre petites dents hélicoïdales sont engagées dans le fil de bobine, le dos du fil de bobine est une structure plate de fil, et les griffes sont également installées dans le fil plat. Quand la petite dent hélicoïdale est tirée avec une clé, la bobine tourne, et le fil plat sur son dos fait approcher ou retraiter les mâchoires au centre en même temps. Puisque les lancements des fils rectangulaires plats sur le fil enroulé sont égaux, les distances mobiles des quatre griffes sont égales, qui a la fonction du centrage automatique.
Le mandrin d'auto-centrage de quatre-mâchoire a deux types de mâchoires : mâchoires intégrales et mâchoires distinctes. La griffe globale est une griffe dans laquelle la griffe basse et la griffe supérieure sont intégrées, et une paire de griffe globale est divisée en quatre griffes positives et quatre griffes inverses. Une paire de griffes de séparation a seulement quatre griffes, et chaque griffe se compose d'une griffe basse et d'une griffe supérieure. En outre, des mâchoires molles peuvent également être fournies selon des besoins des utilisateurs, et l'exactitude de centrage élevée peut être obtenue après configuration aléatoire (meulage) pour répondre aux exigences de fixage.
Fonction : Le mouvement synchrone de quatre griffes convient à maintenir les pièces carrées et carrées, aussi bien qu'aux pièces d'axe et de disque.
Machines-outils et accessoires applicables : tours ordinaires, tours économiques de commande numérique par ordinateur, machines de meulage, fraiseuses, foreuses et accessoires de machine-outil - indexation des plaques tournantes de tête, etc.
2. dimensions
3. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles |
4. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
s. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
5. chaîne de production
