Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: 3H-12A8
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 750-820 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Nom de produit: |
Mandrin de puissance de commande numérique par ordinateur |
Course de cale: |
23mm |
Course/diamètre de griffe: |
10.6mm |
Fixage du diamètre: |
34-304mm |
Traction maximale de D.B: |
54.9KN |
Force de fixage maximale: |
143.6KN |
Révolutions maximales de nombre: |
3300 r.p.m |
Poids: |
59.5kg |
Cylindre applicable: |
TH-1291 |
Pression d'utilisation maximale: |
2.7Mpa |
Structure: |
Structure creuse |
Utilisation: |
Machine de tour de commande numérique par ordinateur |
Nom de produit: |
Mandrin de puissance de commande numérique par ordinateur |
Course de cale: |
23mm |
Course/diamètre de griffe: |
10.6mm |
Fixage du diamètre: |
34-304mm |
Traction maximale de D.B: |
54.9KN |
Force de fixage maximale: |
143.6KN |
Révolutions maximales de nombre: |
3300 r.p.m |
Poids: |
59.5kg |
Cylindre applicable: |
TH-1291 |
Pression d'utilisation maximale: |
2.7Mpa |
Structure: |
Structure creuse |
Utilisation: |
Machine de tour de commande numérique par ordinateur |

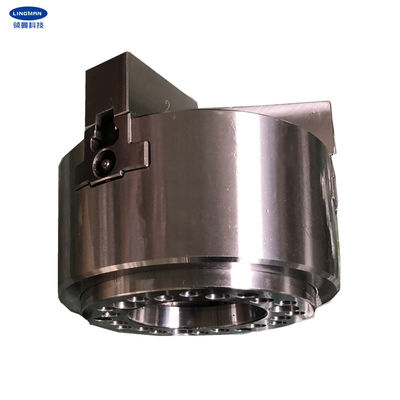

1. description
Notre mandrin est des mâchoires d'un cale-crochet 3 avec le grand à travers-trou, ainsi il peut traiter le matériel de barre et l'objet exécuté. Il convient à maintenir une partie d'un objet inséré dans le trou traversant, vérifiant le siège, ou modifiant des caractéristiques de liquide réfrigérant d'axe.
Le mandrin est solide et durable et lui peut fonctionner sans à-coup à la grande vitesse. Toutes les surfaces de glissement du mandrin sont traitées par le traitement durci, précision rectifiant et directement lubrifiées. Elle a également de grande précision pour placer la répétition et la force importante de bride et approprié à la production automatique. La conception traversante de trou peut être employée pour le long traitement d'objet.
4 pouces, 5 pouces, 6 pouces, 8 pouces, 10 pouces, 12 pouces et 15 pouces de mandrins de puissance sont également fournis. Sans compter que d'anciens, adaptés aux besoins du client mandrins de puissance sont également fournis.
2. paramètres d'optimisation du traitement
|
Numéro de type |
3H-12A8 |
|
Course de cale |
23mm |
|
Course/diamètre de griffe |
10.6mm |
|
Fixage du diamètre |
34-304mm |
|
Traction maximale de D.B |
54.9KN |
|
Force de fixage maximale |
143.6KN |
|
Poids |
59.9KG |
|
Pression de Max.working |
2.7Mpa |
|
Nombre maximal des révolutions |
3300 r.p.m |
|
Cylindre rotatoire applicable |
TH-1291 |
3. dimensions
| Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | Maximum de G. | G mn. | H | J | |
| 3H-12A8 | 304 | 110 | 220 |
171,4 |
139,72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| s. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
