Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: K11-400
Conditions de paiement et d'expédition
Quantité de commande min: 2 ensembles
Prix: USD 290-360 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Nom de produit: |
Mandrin d'auto-centrage |
Matériel: |
Acier |
Nombre de mâchoires: |
Trois mâchoires |
Diamètre: |
340mm |
Vitesse de limite: |
1500r/min |
Couple maximal: |
500Nm |
Poids: |
74KG |
Caractéristique: |
Haute précision |
Application: |
Tour |
Puissance: |
Manuel |
Nom de produit: |
Mandrin d'auto-centrage |
Matériel: |
Acier |
Nombre de mâchoires: |
Trois mâchoires |
Diamètre: |
340mm |
Vitesse de limite: |
1500r/min |
Couple maximal: |
500Nm |
Poids: |
74KG |
Caractéristique: |
Haute précision |
Application: |
Tour |
Puissance: |
Manuel |
1. description

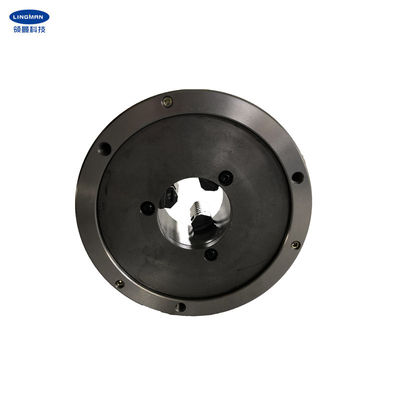

Le mandrin d'auto-centrage de trois griffes est principalement employé dans des machines-outils en métal, peut être fixage égocentrique ou le rond de soutien, la triangle ou l'hexagone et d'autres formes de la surface externe ou de la surface intérieure de l'objet, un grand choix de traitement mécanique, maintenant la force réglable, centrant l'exactitude est haut, peuvent répondre aux exigences de précision des machines-outils ordinaires.
Le niveau du mandrin d'auto-centrage de trois-mâchoire sert de base importante à la conception de produits, à la fabrication et à l'acceptation, et fournit également la référence pour soutenir le centre serveur.
Principe de base de structure et de fonctionnement : le mandrin d'auto-centrage de trois mâchoires utilisant trois vis, par l'arrêt de corps de disque sur le visage d'extrémité du trou de vis, le mandrin est attaché sur la bride de machine. Insérez la clé dans n'importe quelle perforation rectangulaire dans la vitesse. En tournant la clé, le pignon conduit le fil de disque pour tourner, et conduit les trois griffes de fixage pour avancer ou disperser en même temps par la rotation du filet de vis sur le visage d'extrémité du fil de disque.
Voici quelques caractéristiques des mandrins d'auto-centrage : Support central de cylindre court ; les mandrins K11 modèles sont équipés de mâchoires en un seul morceau (qui inclut un ensemble de mâchoires internes et un ensemble de mâchoires externes) ; la matière première du mandrin est en acier ; toutes sortes de mâchoires molles sont également fournies.
2. dimensions
Number modèle | D1 | D2 | D3 | H | H1 | H2 | h | S | z-d | Max.Torque | Vitesse de limite | Poids |
400 | 340 | 368 | 138 | 158 | 100 | / | 6 | 17 | 3-M16 | 500 | 1500 | 74 |
3. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles |
4. chaîne de production
5. Notre service
A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. travail professionnel d'équipe de créateurs avec vous. |
s. équipe professionnelle de QC pour garantir le de haute qualité. |
d. fourniture du service d'OEM et d'ODM. |
