Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: 3H-04/05/06/08/10/12
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 300-780 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Matériel: |
Acier inoxydable |
Course de cale: |
12mm |
Course/diamètre de griffe: |
5.5mm |
Fixage du diamètre: |
15-168mm |
Traction maximale de D.B: |
21.5KN |
Force de fixage maximale: |
56.8KN |
Poids: |
13.7KG |
Révolutions maximales de nombre: |
6000 r.p.m |
Cylindre applicable: |
TH-646 |
Structure: |
Par le trou |
Application: |
Machine de tour de commande numérique par ordinateur |
Matériel: |
Acier inoxydable |
Course de cale: |
12mm |
Course/diamètre de griffe: |
5.5mm |
Fixage du diamètre: |
15-168mm |
Traction maximale de D.B: |
21.5KN |
Force de fixage maximale: |
56.8KN |
Poids: |
13.7KG |
Révolutions maximales de nombre: |
6000 r.p.m |
Cylindre applicable: |
TH-646 |
Structure: |
Par le trou |
Application: |
Machine de tour de commande numérique par ordinateur |
1. description

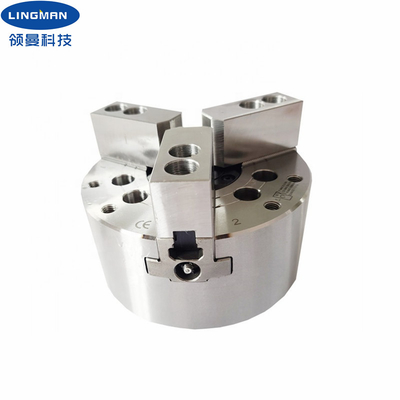

Notre société est un fabricant professionnel des tours et des mandrins de commande numérique par ordinateur pour des découpeuses de laser. Maintenant les mandrins hydrauliques sont très populaires sur le marché. La structure de ce mandrin de puissance est une structure creuse avec de grands trous traversants. Le mandrin a 3 mâchoires triangulaires et est idéal pour maintenir les objets en forme impaire. Toutes les surfaces de glissement de nos mandrins sont durcies, au sol de précision et direct lubrifiés. En outre, elle a la rigidité élevée et l'exactitude de fixage élevée.
Le mandrin est vigoureux et durable, et fonctionne sans à-coup à la grande vitesse. Répétabilité de positionnement élevée et force de fixage importante, appropriées à la production automatisée. Par le trou la conception peut être employée pour le long usinage d'objet.
Les mandrins sont disponibles dans diverses tailles telles que 4", 5", 6", 8", 10", 12" et 15". En plus des mandrins de taille standard, les mandrins faits sur commande sont également disponibles selon vos dessins et conditions.
2. paramètres d'optimisation du traitement
|
Numéro de type |
3H-06 |
|
Course de cale |
12mm |
|
Course/diamètre de griffe |
5.5mm |
|
Fixage du diamètre |
15-168mm |
|
Traction maximale de D.B |
21.5KN |
|
Force de fixage maximale |
56.8KN |
|
Poids |
13.7KG |
|
Pression de Max.working |
2.4Mpa |
|
Nombre maximal des révolutions |
6000 r.p.m |
|
Cylindre rotatoire applicable |
TH-646 |
3. dimensions
| Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | Maximum de G. | G mn. | H | J | |
| 3H-06 | 168 | 81 | 140 | 104,8 | 63,51 | 116 | 5 | 20 | 45 | 11 | -1 | 19 | 20 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. Travail professionnel d'équipe de créateurs avec vous. |
| s. Équipe professionnelle de QC pour garantir le de haute qualité. |
| d. Étant donné que service d'OEM et d'ODM. |
6. Chaîne de production
