Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: Mandrin G600JF-230 de laser
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 3800-6500 set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ENSEMBLES PAR MOIS
Course de griffe: |
220mm |
Force de fixage maximum: |
1.7KN |
Pression permise: |
0.25-0.9MPa |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
10-230mm |
Taille centrale: |
350mm |
Inertie de rotation: |
4.5kg.㎡ |
Poids de pièce en rotation: |
141Kg |
Caractéristique: |
Taux d'échec inférieur |
Course de griffe: |
220mm |
Force de fixage maximum: |
1.7KN |
Pression permise: |
0.25-0.9MPa |
Vitesse de limite: |
200r/min |
Fixage de la gamme: |
10-230mm |
Taille centrale: |
350mm |
Inertie de rotation: |
4.5kg.㎡ |
Poids de pièce en rotation: |
141Kg |
Caractéristique: |
Taux d'échec inférieur |
1. Description

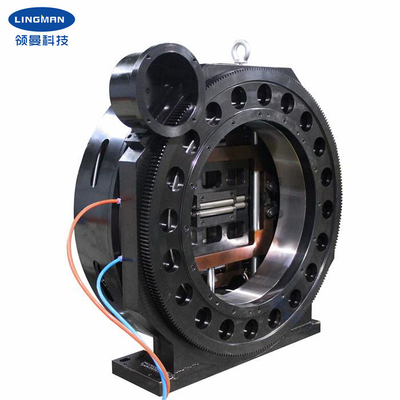

Ce mandrin de laser est utilisé généralement dans la découpeuse de fibre de laser, peut être employé comme axe tournant indépendant. En même temps, l'objet peut être étroitement tenu tout en tournant.
L'entrée d'air côté-tournante tient compte de l'action de fixage et se desserrante rapide et peut fonctionner sans déconnecter la source d'air.
Mandrin directement utilisant la sortie de cylindre. Efficacité mécanique élevée, petite déperdition d'énergie, grande sortie maintenant la force, force de fixage stable. Comparé à d'autres mandrins de laser sur le marché, le produit a la structure simple, peu de composants, taux d'échec léger et bas, la représentation stable, petit moment de l'inertie, consommation basse d'énergie.
La perforation rectangulaire de double d'action mandrin pneumatique simple de laser convient au laser coupant l'équipement, tube rotatoire de rond de coupe, tube carré, tube elliptique et ainsi de suite.
2. paramètres d'optimisation du traitement
|
Mandrin de laser |
|
G600JF-230 |
|
220mm |
|
1.7KN |
|
0.25-0.9MPa |
|
200r/min |
|
10-170mm |
|
350mm |
|
² de 4.5g.m |
|
141kg |
|
219kg |
3.Dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | L | O | R | S | |
G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194,5 | 330 | 376 | 402 | 29,5 | 230 | 20 | 12-M8 | 18 |
4. avantages
1. pleine conception de course
2. étendue des applications large, diversification de traiter des profils
3. exactitude de positionnement répétitive élevée
4. coût de maintenance à prix réduit, longue durée de vie
5. les configurations multiples sont disponibles
5,1 solide ou creux
5,2 de type peigne ou type griffes de mortaise-cannelure
5. Notre service
1. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide.
2. travail professionnel d'équipe de créateurs avec vous.
3. Équipe professionnelle de QC pour garantir le de haute qualité.
4. Étant donné que service d'OEM et d'ODM.
