Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: GW400A-165
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 2200-2800/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin de laser |
Course de griffe: |
60mm |
Force de fixage maximum: |
1.2KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
20-160mm |
Inertie de rotation: |
6.5kg.㎡ |
Poids de pièce en rotation: |
192kg |
Poids spécifique entier: |
315kg |
Nom de produit: |
Mandrin de laser |
Course de griffe: |
60mm |
Force de fixage maximum: |
1.2KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
20-160mm |
Inertie de rotation: |
6.5kg.㎡ |
Poids de pièce en rotation: |
192kg |
Poids spécifique entier: |
315kg |
1. Descripition

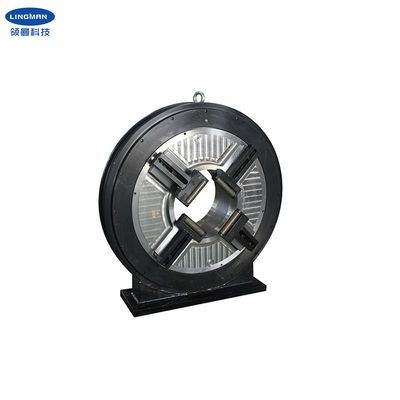

Notre mandrin de laser est principalement conçu pour la découpeuse de tube de laser. Le mandrin de laser est employé pour des tubes de fixage et d'alimentation en coupant le tube. Il peut maintenir non seulement les tubes ronds, mais également le tube rectangulaire, tube de L-shap, tube de H-forme et ainsi de suite.
Il peut réaliser le fixage rapide et se desserrer en tournant l'entrée d'air à partir du côté, disconnet la source d'air avant le travail. Il est commandé en commutant les cylindres simples et doubles, qui produit le differentc maintenant des forces, qui a plus d'avantages de maintenir les tubes à parois minces et les tuyaux résistants.
En raison de la longue longueur des pièces traitées par le coupeur, le mandrin principal utilisé comme position principale de la coupe de laser et le mandrin d'alimentation assorti avec elle sont habituellement installés dans les paires sur la machine.
2. paramètres d'optimisation du traitement
|
GW400A-165 |
|
60mm |
|
1.2KN |
|
0.4-0.9MPa |
|
500r/min |
|
20-160mm |
|
350mm |
|
6.5Kg.m2 |
|
192kg |
|
315kg |
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | R | S | |
GW400A-165 | 580 | 350 | 640 | 660 | 208 | 165 | 500 | 226 | 165 | 175 | 9-M10 | 18 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles |
5. chaîne de production
6. Notre service
A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. travail professionnel d'équipe de créateurs avec vous. |
c. équipe professionnelle de QC pour garantir le de haute qualité. |
d. fourniture du service d'OEM et d'ODM. |
