Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: B220H
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 3400-4600/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Course de griffe: |
70mm |
Force de fixage maximum: |
2.4KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
420r/min |
Fixage de la gamme: |
10-230mm |
Taille centrale: |
145mm |
Inertie de rotation: |
0.21kg.㎡ |
Poids de pièce en rotation: |
45kg |
Poids spécifique entier: |
107kg |
Course de griffe: |
70mm |
Force de fixage maximum: |
2.4KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
420r/min |
Fixage de la gamme: |
10-230mm |
Taille centrale: |
145mm |
Inertie de rotation: |
0.21kg.㎡ |
Poids de pièce en rotation: |
45kg |
Poids spécifique entier: |
107kg |

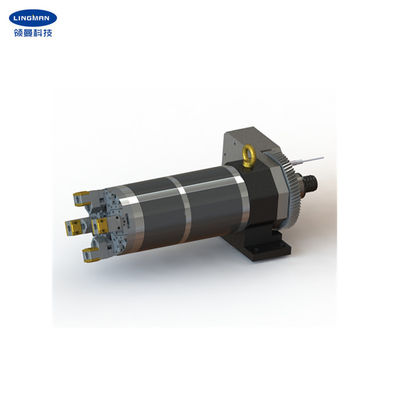

1. Descripition
Ce mandrin est conçu pour le tuyau de laer coupant l'équipement. Il peut réaliser le fixage rapide et se desserrer en tournant l'entrée d'air à partir du côté, disconnet la source d'air avant le travail. Il est commandé en commutant les cylindres simples et doubles, qui produit le differentc maintenant des forces, qui a plus d'avantages de maintenir les tubes à parois minces et les tuyaux résistants. Ce modèle a la petite inertie de rotation et consomme la basse énergie. Le mandrin a une meilleure représentation antipoussière et une répétition plus élevée plaçant l'exactitude.
Il y a deux cylindres indépendants, valve à sens unique et le clapet anti-retour et lui a également la fonction à long terme de participation de pression (plus de 8 heures) à l'intérieur. Les actions de fixage et se desserrantes rapides peuvent être réalisées par la rotation latérale de l'entrée d'air, et déconnectent la source d'air pour commencer le travail. Après réparation de la base, le moteur se reliant avec la source de vitesse et d'air comprimé peut réaliser maintenir et conduire l'objet pour tourner. Il est principalement employé pour l'objet maintenant et tournant.
La conception indepent du rail de glissière sur le corps de plat le facilite pour combiner et démonter, faciliter le nettoyage et l'entretien, et a une exactitude mathing plus élevée, qui rend le mouvement d'équipement plus lisse et plus résistant à l'usure, considérablement réduisant la fréquence des pièces d'entretien et de rechange pour des clients d'extrémité, et sauvant le coût d'une utilité postérieure.
2. paramètres d'optimisation du traitement
|
B220H |
|
70mm |
|
2.4KN |
|
0.3-0.9MPa |
|
420r/min |
|
10-230mm |
|
145mm |
|
0.21Kg.m2 |
|
45kg |
|
107kg |
3. dimensions
| Caractéristiques | B | C | D | E | F | G | J | K | L | M | N | |
| B220H | 145 | 684,5 | 220 | 250 | 70 | 120 | R9 | 40 | 434,5 | 120 | 165,65 | 25 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| c. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
