Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: K11-200
Conditions de paiement et d'expédition
Quantité de commande min: 5 ENSEMBLES
Prix: USD 85-135 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois

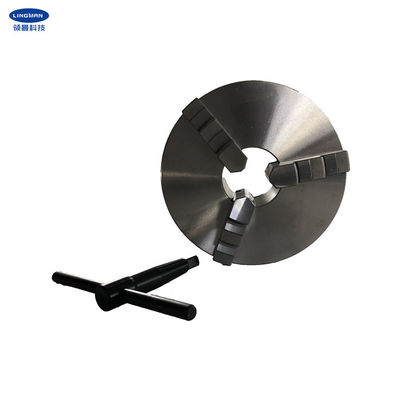

Nom de produit: |
Mandrin d'auto-centrage de Trois-mâchoire |
Matériel: |
acier inoxydable |
Diamètre: |
200mm |
Vitesse de limite: |
3000r/min |
Couple maximal: |
250Nm |
Poids: |
15.5KG |
Utilisation: |
Objet de bride |
Puissance: |
Manuel |
Caractéristique: |
de grande précision |
Application: |
Machine de tour |
Nom de produit: |
Mandrin d'auto-centrage de Trois-mâchoire |
Matériel: |
acier inoxydable |
Diamètre: |
200mm |
Vitesse de limite: |
3000r/min |
Couple maximal: |
250Nm |
Poids: |
15.5KG |
Utilisation: |
Objet de bride |
Puissance: |
Manuel |
Caractéristique: |
de grande précision |
Application: |
Machine de tour |
1. description
Principe de base de structure et de fonctionnement : Le mandrin d'auto-centrage de trois-mâchoire utilise trois vis pour attacher le mandrin à la bride de la machine-outil par les trous de vis sur le visage d'extrémité du corps de disque. Insérez la clé dans n'importe quelle perforation rectangulaire de la vitesse. Quand la clé est tournée, le pignon conduit la bobine pour tourner. La rotation du fil sur l'extrémité de la bobine conduit les trois mâchoires pour avancer ou séparer en même temps.
des mandrins d'auto-centrage de Trois-mâchoire sont en grande partie employés dans des machines-outils en métal. Ils peuvent auto-centre maintenir ou à juger formes rondes, triangulaires ou hexagonales et autres des objets extérieurs externes ou intérieurs pour le divers usinage et fixage. La force de serrage est réglable et l'exactitude de centrage est haute, qui peut répondre aux exigences d'exactitude des machines-outils ordinaires.
La norme d'auto-centrage de mandrin de trois-mâchoire sert de base importante à la conception de produits, à la fabrication, et à l'acceptation, et elle fournit également une référence pour l'ordinateur serveur.
2. dimensions
| Number modèle | D1 | D2 | D3 | H | H1 | H2 | h | S | z-d | Max.Torque | Vitesse de limite | Poids |
| 200 | 165 | 180 | 65 | 109 | 75 | / | 5 | 12 | 3-M10 | 250 | 3000 | 15,5 |
3. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles |
