Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: W165J
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 2400-2600/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Nom de produit: |
Mandrin arrière |
Course de griffe: |
33mm |
Force de fixage maximum: |
4.3KN |
Pression permise: |
0.3-1MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
10-165mm |
Taille centrale: |
175mm |
Inertie de rotation: |
69kg |
Poids spécifique entier: |
95kg |
Nom de produit: |
Mandrin arrière |
Course de griffe: |
33mm |
Force de fixage maximum: |
4.3KN |
Pression permise: |
0.3-1MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
10-165mm |
Taille centrale: |
175mm |
Inertie de rotation: |
69kg |
Poids spécifique entier: |
95kg |
1. Description

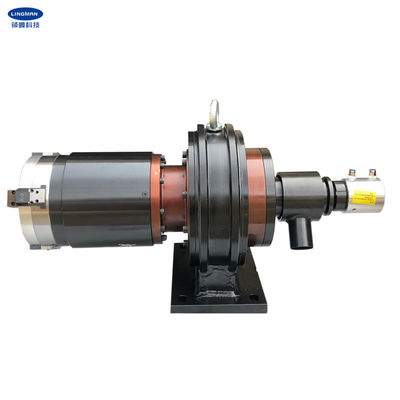

Le produit est particulièrement conçu pour le tube de laser coupant l'équipement. Le produit lui-même peut être employé comme axe tournant indépendant avec un mandrin qui peut fermement maintenir le morceau de travail tout en tournant. L'entrée d'air rotatoire est réalisée par le gyrator équipée à l'extrémité pour réaliser des actions de fixage et se desserrantes rapides. Les approvisionnements de source d'air aèrent sans interruption pendant le travail.
La force de fixage du produit est très grande et stable. Il est également commode d'ajuster les mâchoires. L'efficacité et la rigidité est beaucoup plus haute que les longues mâchoires de serrage, et la précision peut être maintenue pendant longtemps. Il est impossible à apparaître la déformation de mélange des mâchoires de serrage affecte la précision rotatoire.
Sous la force claming maximum, il ne causera pas le phénomène que le long klaxon de mâchoires de serrage, thereforce la longueur des mâchoires de serrage est conçu pour être court. En outre, la structure du mandrin est très simple et légère dans le poids.
2. paramètres d'optimisation du traitement
|
W165J |
|
33mm |
|
4.3KN |
|
0.3-1.0MPa |
|
500r/min |
|
10-165mm |
|
175mm |
|
0.3kg.m2 |
|
69kg |
|
95kg |
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | Je | J | L | M | N | O | P | Q | R | S | T | |
| W165J | 300 | 175 | 154 | 377 | 180 | 140 | 250 | 690 | 140 | 180 | 18 | 30 | 3 | 5 | 13 | M6 | 8-M10 | 18 | 325 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
