Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G360B-110
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 3400-3800/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Course de griffe: |
50mm |
Force de fixage maximum: |
0.8KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
400r/min |
Fixage de la gamme: |
5-110mm |
Taille centrale: |
225mm |
Inertie de rotation: |
2.19kg.㎡ |
Poids de pièce en rotation: |
107kg |
Poids spécifique entier: |
149kg |
Course de griffe: |
50mm |
Force de fixage maximum: |
0.8KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
400r/min |
Fixage de la gamme: |
5-110mm |
Taille centrale: |
225mm |
Inertie de rotation: |
2.19kg.㎡ |
Poids de pièce en rotation: |
107kg |
Poids spécifique entier: |
149kg |
1.Descripition

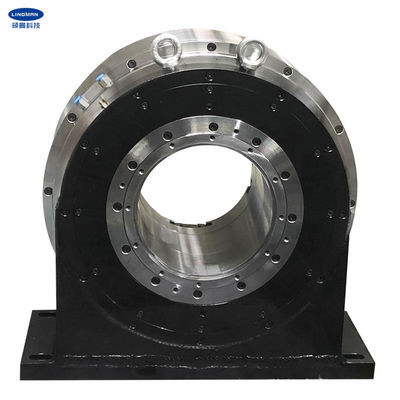

Le produit est particulièrement conçu pour le coupeur de tuyau de laser. Le produit lui-même peut être employé comme axe indépendant avec un mandrin au milieu qui peut fermement maintenir l'objet et tourner en même temps. Avec les deux cylindres indépendants intégrés, valve à sens unique et clapet anti-retour, il a la fonction pression-se tenante à long terme (plus de 8 heures), fixage rapide et l'action se desserrante peut être réalisée par la rotation latérale de l'entrée d'air, et déconnecte la source d'air pour commencer le travail.
En raison de la longue longueur des pièces traitées par le coupeur, le mandrin principal utilisé comme position principale de la coupe de laser et le mandrin de queue se sont assortis avec elle sont habituellement installés dans les paires sur l'équipement. Le produit est stable en structure et peut résister à la force radiale importante, force axiale et force de renversement. Il a la rotation sans heurt, de grande précision et à faible bruit.
Le produit est un automatique puissance double de quatre-griffe, afin de maintenir l'environnement de utilisation propre et sanitaire, la série de produits peut installer le dispositif d'extraction de poussière sur le dos, et est recommande pour l'installation dans le coupeur de tuyau.
paramètres 2.Performance
|
G360B-110 |
|
50mm |
|
0.8KN |
|
0.4-0.9MPa |
|
400r/min |
|
5-110mm |
|
225mm |
|
2.19Kg.m2 |
|
107kg |
|
149kg |
3.Dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | L | M | N | O | P | Q | R | S | |
G360B-110 | 420 | 225 | 405 | 427 | 230 | 186 | 365 | 211 | 110 | 122 | 140 | 360 | 30 | 60 | 8 | 6 | 22 | M12 | 12-M8 | 18 |
4.Advantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
ligne 5.Production
service 6.Our
A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. travail professionnel d'équipe de créateurs avec vous. |
c. équipe professionnelle de QC pour garantir le de haute qualité. |
d. fourniture du service d'OEM et d'ODM. |
