Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: W400S-56
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 2600-3100/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Nom de produit: |
Mandrin principal |
matière première: |
acier inoxydable |
Course de griffe: |
56mm |
Force de fixage maximum: |
13.5KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
300r/min |
Fixage de la gamme: |
20-400mm |
Taille centrale: |
300mm |
Inertie de rotation: |
5.6kg.㎡ |
Poids de pièce en rotation: |
190KG |
Poids spécifique entier: |
270kg |
Nom de produit: |
Mandrin principal |
matière première: |
acier inoxydable |
Course de griffe: |
56mm |
Force de fixage maximum: |
13.5KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
300r/min |
Fixage de la gamme: |
20-400mm |
Taille centrale: |
300mm |
Inertie de rotation: |
5.6kg.㎡ |
Poids de pièce en rotation: |
190KG |
Poids spécifique entier: |
270kg |
1. Description

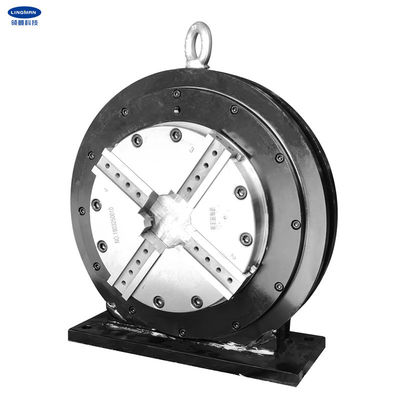

Nos mandrins de alimentation sont également conçus pour la découpeuse de tuyau de laser qui sont également appropriés à nos mandrins principaux. Le mandrin est dans une structure solide et c'est structure automatique puissance double de deux-deux-centre. Il peut être employé pour maintenir pièces symétriques d'axe de circulaire, carré, rectangulaire, elliptique et les autres central.
Au sujet des actions de fixage et se desserrantes rapides, ils peuvent être réalisés par le gyrator qui est à l'extrémité de l'entrée d'air tournante de produit. Et la source d'air est sans interruption fournie en travaillant. En fixant la base de mandrin, elle doit seulement se relier reliez le moteur assorti à la vitesse et la source d'air comprimé, l'objet de fixage et moteur à tourner peuvent être réalisés.
En raison de la longue longueur des pièces traitées par la découpeuse, le mandrin arrière et le mandrin principal assorti sont habituellement installés dans les paires sur l'équipement.
2. paramètres d'optimisation du traitement
|
W400S-56 |
|
56mm |
|
13.5KN |
|
0.4-0.9MPa |
|
5300r/min |
|
20-400mm |
|
300mm |
|
5.6kg.m2 |
|
190kg |
|
270kg |
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | L | M | N | O | P | Q | R | S | T | |
| W400S-56 | 525 | 300 | 578 | 589 | 180 | 135 | 475 | 223 | 0 | 100 | 130 | 20 | 45 | 4 | 30 | 30 | M12 | 8-M10 | 18 | 375 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| c. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
