Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G800JF-360
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 7500-10500/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 50 ensembles par mois
Course de griffe: |
180mm |
Force de fixage maximum: |
4.5KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
5-360mm |
Taille centrale: |
420mm |
Inertie de rotation: |
17.19kg.㎡ |
Poids de pièce en rotation: |
303kg |
Poids spécifique entier: |
452kg |
Course de griffe: |
180mm |
Force de fixage maximum: |
4.5KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
5-360mm |
Taille centrale: |
420mm |
Inertie de rotation: |
17.19kg.㎡ |
Poids de pièce en rotation: |
303kg |
Poids spécifique entier: |
452kg |
1. Descripition
Nous avons l'expérience de plus de 10 ans en se concentrant sur la R&D, la production et les ventes de divers mandrins pneumatiques, de mandrins électriques et d'autres mandrins de puissance.

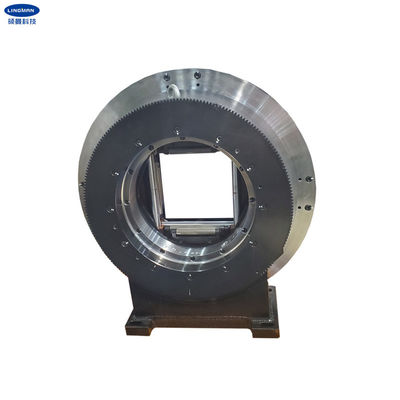

Notre mandrin est principalement fait pour la découpeuse de tuyau de laser. Le mandrin lui-même peut être employé comme axe tournant indépendant et il peut tenir l'objet étroitement tandis que le mandrin tourne. Des actions de fixage et se desserrantes rapides peuvent être réalisées par l'entrée d'air tournante latérale, et la source d'air doit être déconnectée pour travailler.
Le produit produit à l'aide d'un cylindre directement, l'efficacité mécanique est haute, la déperdition d'énergie est petite, la sortie maintenant la force est grande, et la force de fixage est stable. Le mandrin a une structure simple, peu d'éléments et de composants, taux d'échec légers et bas, représentation stable, petit moment de l'inertie et consommation basse d'énergie. La dimension axiale du mandrin est petite, et le coût pour réaliser le produit de queue zéro inférieur.
2. paramètres d'optimisation du traitement
|
G800JF-360 |
|
180mm |
|
4.5KN |
|
0.4-0.9MPa |
|
500r/min |
|
5-360mm |
|
420mm |
|
17.19g.m2 |
|
303kg |
|
452kg |
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | L | O | R | S | |
G800JF-360 | 680 | 420 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
4. avantages
1. pleine conception de course
2. étendue des applications large, diversification de traiter des profils
3. exactitude de positionnement répétitive élevée
4. coût de maintenance à prix réduit, longue durée de vie
5. les configurations multiples sont disponibles
5,1 solide ou creux
5,2 de type peigne ou type griffes de mortaise-cannelure
5. chaîne de production
6. Notre service
1. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide.
2. travail professionnel d'équipe de créateurs avec vous.
3. équipe professionnelle de QC pour garantir le de haute qualité.
4. fourniture du service d'OEM et d'ODM.
