Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: W220J
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 2500-2800/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 50 ensembles par mois
Nom de produit: |
mandrin d'entraînement |
Course de griffe: |
70mm |
Force de fixage maximum: |
4.4KN |
Pression permise: |
0.3-1MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
10-210mm |
Taille centrale: |
200mm |
Inertie de rotation: |
102kg |
Poids spécifique entier: |
140Kg |
application: |
Découpeuse de laser |
Nom de produit: |
mandrin d'entraînement |
Course de griffe: |
70mm |
Force de fixage maximum: |
4.4KN |
Pression permise: |
0.3-1MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
10-210mm |
Taille centrale: |
200mm |
Inertie de rotation: |
102kg |
Poids spécifique entier: |
140Kg |
application: |
Découpeuse de laser |
1. Description

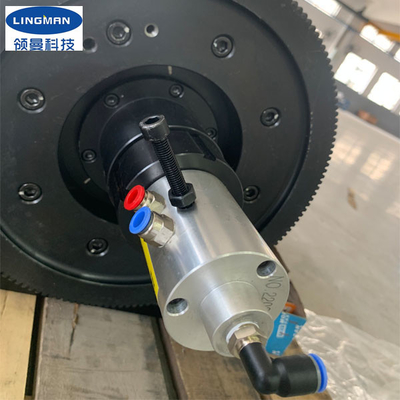

Le produit est particulièrement conçu pour le tube de laser coupant l'équipement. Le produit lui-même peut être employé comme axe tournant indépendant avec un mandrin qui peut fermement maintenir le morceau de travail tout en tournant. L'entrée d'air rotatoire est réalisée par le gyrator équipée à l'extrémité pour réaliser des actions de fixage et se desserrantes rapides. Les approvisionnements de source d'air aèrent sans interruption pendant le travail.
La force de fixage du produit est grande, le fixage est stable ; l'ajustement est commode, l'efficacité est haut ; la rigidité est plus haute qu'une longue griffe de fixage, la précision peut être maintenue pendant longtemps, et il n'y a aucun phénomène que la déformation de recourbement de la griffe de fixage affecte la précision rotatoire.
2. paramètres d'optimisation du traitement
|
W220J |
|
70mm |
|
4.4KN |
|
0.3-1.0MPa |
|
500r/min |
|
10-210mm |
|
200mm |
|
0.7kg.m2 |
|
102kg |
|
140kg |
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | Je | J | L | M | N | O | P | Q | R | S | T | |
W220J | 300 | 200 | 204 | 417 | 200 | 150 | 250 | 813,5 | 160 | 198 | 20 | 36 | 4 | 5 | 22 | M8 | 8-M10 | 18 | 420,5 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. chaîne de production
6. Notre service
A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. travail professionnel d'équipe de créateurs avec vous. |
c. équipe professionnelle de QC pour garantir le de haute qualité. |
d. fourniture du service d'OEM et d'ODM. |
7. FAQ
Q : Quels paramètres devrions-nous nous offrir pour la citation appropriée ?
: Application, dimension, quantité, conditions de emballage.
Q : Quels sont vos avantages ?
: Affaires honnêtes avec le prix concurrentiel et service professionnel sur le processus d'exportation.
Q : Pouvons-nous rendre visite à votre société pour inspecter des produits avant la livraison ?
: Vous êtes bienvenu pour rendre visite à notre société pour inspecter nous et nos produits.
Q : Quel est votre délai d'exécution ?
: D'ici 15-35 jours après confirmation de l'ordre.
Q : Quelles sont vos conditions de paiement ?
: T/T, L/C, union occidentale, Paypal, etc.
