Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: W250S-21
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 2600-3100/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois
Nom de produit: |
Mandrin principal |
matière première: |
acier inoxydable |
Course de griffe: |
21mm |
Force de fixage maximum: |
3.3KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
20-260mm |
Taille centrale: |
200mm |
Inertie de rotation: |
0.8kg.㎡ |
Poids de pièce en rotation: |
63kg |
Poids spécifique entier: |
96Kg |
Nom de produit: |
Mandrin principal |
matière première: |
acier inoxydable |
Course de griffe: |
21mm |
Force de fixage maximum: |
3.3KN |
Pression permise: |
0.4-0.9MPa |
Vitesse de limite: |
500r/min |
Fixage de la gamme: |
20-260mm |
Taille centrale: |
200mm |
Inertie de rotation: |
0.8kg.㎡ |
Poids de pièce en rotation: |
63kg |
Poids spécifique entier: |
96Kg |
1. Description

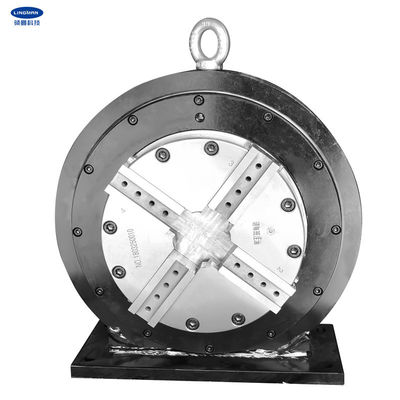

Ce produit est particulièrement conçu pour le coupeur de tuyau de laser. Le produit lui-même peut être employé comme axe indépendant avec un mandrin au milieu qui peut fermement maintenir l'objet et tourner en même temps. L'entrée d'air tournante peut être réalisée par le gyrator queue-monté de sorte que l'action de fixage et se desserrante rapide puisse être réalisée. La source d'air fonctionnante adopte le principe de l'alimentation en air continue.
En raison de la longue longueur des pièces traitées par le coupeur, le mandrin de queue et le mandrin principal assorti sont habituellement installés dans les paires sur l'équipement. Le produit est une structure automatique puissance double de deux-deux-centre de quatre-griffe, qui peut maintenir les pièces symétriques de circulaire, carrées, rectangulaires, elliptiques et autre centralement d'axe.
Le centre du produit est de structure solide. Il est recommandent d'être installés sur la découpeuse lourde de tuyau.
2. paramètres d'optimisation du traitement
|
W250S-21 |
|
21mm |
|
3.3KN |
|
0.4-0.9MPa |
|
500r/min |
|
20-260mm |
|
200mm |
|
0.8kg.m2 |
|
63kg |
|
96kg |
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | L | M | N | O | P | Q | R | S | T | |
| W250S-21 | 360 | 200 | 400 | 400 | 140 | 100 | 320 | 164 | 0 | 65 | 88 | 22 | 40 | 4 | 30 | 20 | M10 | 6-M8 | 13 | 357 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| c. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
