Détails de produit
Conditions de paiement et d'expédition
Quantité de commande min: 1
Prix: USD 825~988 case
Le stock: 50 cas

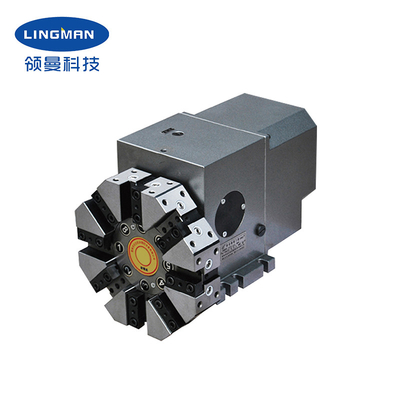

Définition: HAK31 Tourelle électrique pour tourne-disque CNC Tourne-disque CNC tourne-disque
Application du projet: |
Outil de rotation |
Composants de base: |
Moteur |
Nom du produit NC Turret: |
tourelle horizontale pour porte-outils de la série bwd |
hauteur centrale de haute rigidité Tourelle: |
63/80/100MM de NC tourelle |
Numéro de station de haute rigidité Tourelle: |
6/8 station de la tour de NC |
Le couple tangentiel maximal (KNm): |
0.7 /1.5/3.0KNm |
Le couple axial maximal (KNm): |
0.8/1.6/3.5KNm |
Puissance du moteur ((W): |
90/140/140W |
Vitesse du moteur ((r/min): |
900r/min |
Le couple de déviation maximal ((Nm): |
10nm |
Résistance à l'usure: |
<0> |
Poids net ((sans le disque d'outil) kg: |
35/50/80 kg |
Application du projet: |
Outil de rotation |
Composants de base: |
Moteur |
Nom du produit NC Turret: |
tourelle horizontale pour porte-outils de la série bwd |
hauteur centrale de haute rigidité Tourelle: |
63/80/100MM de NC tourelle |
Numéro de station de haute rigidité Tourelle: |
6/8 station de la tour de NC |
Le couple tangentiel maximal (KNm): |
0.7 /1.5/3.0KNm |
Le couple axial maximal (KNm): |
0.8/1.6/3.5KNm |
Puissance du moteur ((W): |
90/140/140W |
Vitesse du moteur ((r/min): |
900r/min |
Le couple de déviation maximal ((Nm): |
10nm |
Résistance à l'usure: |
<0> |
Poids net ((sans le disque d'outil) kg: |
35/50/80 kg |
1. Décrire
La tourelle NC horizontale de la série HAK31 adopte le principe de fonctionnement du ver pour la conduite, l'accouplement de l'engrenage à 3 faces comme mécanisme d'indexation fin, une grande vis pour le serrage, l'envoi de signal avec l'unité Hall.Il dispose de l'indexation sans levé de disque trop-détenteur, rotation constante, faible bruit, rigidité élevée, multi-stations, refroidissement intégré. C'est le choix idéal pour le traitement de pièces complexes.
2. Paramètres de performance
| technique | ||||||
| modèle de tourelle | HAK31063 est un | HAK31080 est un | HAK31100 est un | HAK31125 | HAK31160 | |
| Je vous en prie. | unité | Valeur numérique | ||||
| Hauteur du centre | mm | 63 | 80 | 100 | 125 | 160 |
| Numéro de la gare | N | 6/8 | 6/8 | 6/8 | 6/8 | 6/8 |
| Porteurs de charge (y compris les disques) | Poids de la pâte | 27 | 40 | 80 | 120 | 200 |
| Le couple tangentiel max. | N.m. | 600 | 1000 | 1500 | 2500 | 4000 |
| Moment de décharge maximal | N.m. | 7 | 15 | 40 | 60 | 120 |
| Temps de changement de l'outil adjoint | S | 2.6/2.8 | 2.8 ou 3.0 | 3.6 / 3.8 | 4.0/4. Je vous en prie.2 | 4.3 / 4.5 |
| Précision de la répétabilité | Je ne sais pas. | ±2 | ±2 | ±2 | ±2 | ±2 |
| Puissance du moteur | W | 120 | 120 | 4 N.m. | 4 N.m. | 6N.m. |
| Voltage nominal du moteur | V | 380 | 380 | 380 | 380 | 380 |
| N.W. ((sans disque d'outil) | Poids de la pâte | 45 | 60 | 75 | 130 | 300 |
| Spécifications et accessoires de tourelle | ||||||
| Taille du disque 6T | mm | 230 | 260 | 300 | 340 | 460 |
| Taille du disque 8T | mm | 230 | 260 | 300 | 340 | 460 |
| O.D. outil | mm | 20 | 25 | 25 | 25/32 | 32/40 |
| Outil orienté | mm | 20 | 25 | 25 | 25/32 | 32/40 |
| Outil ennuyeux | mm | 25 | 32 | 40 | 40 | 50 |
| Remarque: Les têtes de coupe non standard telles que VDI et BMT peuvent être personnalisées, et la bouche de refroidissement du support d'outil avant est opposée à la position indiquée | ||||||
Je suis désolée.3.Les dimensions
5. ligne de production
6Notre service
1Nous sommes l'usine directe avec un bon prix et un délai de livraison rapide.
2Une équipe de designers professionnels travaillera avec vous.
3Une équipe professionnelle de contrôle qualité pour garantir la qualité.
4. Fournir un service OEM et ODM.
7. FAQ
Q: Quels paramètres devrions-nous nous offrir pour un bon devis?
R: Application, dimension, quantité et exigences en matière d'emballage.
Q: Quels sont vos avantages?
R: Entreprise honnête avec un prix compétitif et un service professionnel sur le processus d'exportation.
Q: Pouvons-nous visiter votre entreprise pour inspecter les produits avant la livraison?
R: Vous êtes invités à visiter notre entreprise pour nous inspecter et nos produits.
Q: Quel est votre délai de livraison?
R: Dans un délai de 15 à 35 jours après confirmation de la commande.
Q: Quelles sont vos conditions de paiement?
R: T/T, L/C, West Union, Paypal, etc. Pour le paiement par courrier électronique, le paiement par courrier électronique peut être effectué en ligne.
Explorez le marché international, coopérez pour gagner!
