Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Conditions de paiement et d'expédition
Quantité de commande min: 5 ensembles
Prix: USD 265-780 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Numéro de modèle: |
3H-15 |
Nom de produit: |
Mandrin de puissance |
Matériel: |
Acier inoxydable en acier et |
Course de cale: |
24mm |
Course/diamètre de griffe: |
10.7mm |
Fixage du diamètre: |
50-381mm |
Traction maximale de D.B: |
71KN |
Force de fixage maximale: |
179.8KN |
Pression de Max.Working: |
2.4MPa |
Poids: |
120 KILOGRAMMES |
CYL assortie.: |
TH-1512 |
Max Speed: |
2500 minutes/r.p.m |
Numéro de modèle: |
3H-15 |
Nom de produit: |
Mandrin de puissance |
Matériel: |
Acier inoxydable en acier et |
Course de cale: |
24mm |
Course/diamètre de griffe: |
10.7mm |
Fixage du diamètre: |
50-381mm |
Traction maximale de D.B: |
71KN |
Force de fixage maximale: |
179.8KN |
Pression de Max.Working: |
2.4MPa |
Poids: |
120 KILOGRAMMES |
CYL assortie.: |
TH-1512 |
Max Speed: |
2500 minutes/r.p.m |
1. description
Ce produit est un produit national de brevet avec des droites de propriété intellectuelle indépendantes.

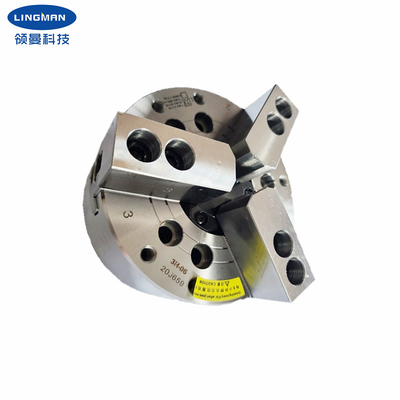

Le mandrin lui-même est un cylindre avec un piston intégré, et les actions de fixage et se desserrantes sont réalisées par le mécanisme de contrôle de queue d'axe. Ce produit est un à travers-trou triangulaire de trois-mâchoire de grand diamètre, particulièrement approprié au fixage des objets irréguliers. Des surfaces de glissement sont durcies, au sol de précision et directement lubrifiées. Les avantages de ce mensonge de produit dans sa structure rigide élevée et exactitude de fixage élevée. Ses avantages sont : 1. acier allié de haute qualité, après traitement thermique spécial et traitement extérieur de nitruration, plus de haute résistance, plus résistant à l'usure.
2. Toutes les surfaces de contact grinded par précision, avec la précision stable et durable. Lubrification en place, longue durée de vie.
Les produits conviennent à la vitesse traitant, le type de disque, type court d'axe de traitement d'objet.
En plus des mandrins de taille standard, nous offrons également les mandrins faits sur commande pour des tours de commande numérique par ordinateur, des tours réguliers et autre équipement exigeant des tours rotatoires d'être améliorés.
2. paramètres d'optimisation du traitement
Numéro de type |
3H-15 |
Course de cale |
23mm |
Course/diamètre de griffe |
10.6mm |
Fixage du diamètre |
50-381mm |
Traction maximale de D.B |
71KN |
Force de fixage maximale |
179.8KN |
Poids |
120KG |
Pression de Max.working |
2.4Mpa |
Révolutions maximales de nombre |
2500 r.p.m |
Cylindre rotatoire applicable |
TH-1512 |
3. dimensions
Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | Maximum de G. | G mn. | H | J | |
3H-15 | 381 | 133 | 300 | 235 | / | / | 6 | / | 91 | 11 | -15 | 39 | 60 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
s. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
