Pneumatic Rotary Chuck Square Opening Of Laser Pipe Cutter Precision Full Stroke Design

Nombre De Pièces:	1 ensemble
Prix:	USD 3857.14 set
Emballage Standard:	Carton de bois
Période De Livraison:	10-15 jours ouvrables
Méthode De Paiement:	T/T, LC
Capacité D'approvisionnement:	500 set par mois

L'information de détails

Description de produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

LINGMAN

Certification

Provided

Numéro de modèle

F245DF, sous réserve de l'accord

Nom du produit:

Mandrin principal

Craw de la griffe / diamètre:

236mm

Serrage à hauteur maximale:

2.1KN

Pression admissible:

0,2-0,9 MPA

Limiter la vitesse:

150r / min

Plage de serrage:

6-242mm

Hauteur centrale:

315 mm

Inertie rotationnelle:

5,2 Kg.m²

Poids de partie tournante:

120 kg

Poids de l'unité entière:

250KG

Mettre en évidence:

Pneumatic Rotary Chuck

Pipe Cutter Pneumatic Rotary Chuck

Description de produit

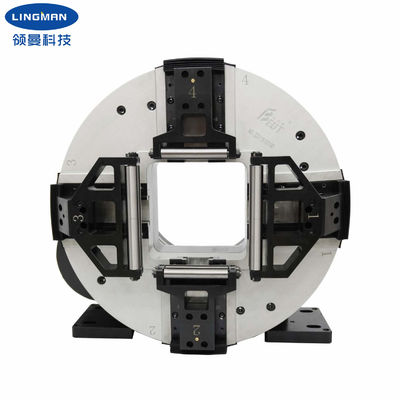

Rotary Full Stroke Pneumatic Laser Chuck for Pipe Cutting Machine

1. Description

Our company is a professional manufacturer of producing chucks for CNC lathe and laser cutting machine.

Various kinds of laser chucks are provided. We provide laser chucks for many well-known laser cutting machines at home and abroad. Our products are also welcomed by many customers.

This model laser chuck is designed for laser pipe cutting equipment, four jaw full stroke main chuck. The chuck itself can be operated as an independent rotating spindle. After the product base is fixed, it only needs to connect the supporting motor and gear, and then connect the compressed air source to clamp the workpiece and drive the workpiece to rotate. Chuck full stroke operation, no need to adjust the position of the four jaws. The chuck adopts a fully enclosed structure with cross roller bearings. Compared with similar products on the market, the chuck has higher rotation accuracy and repetition accuracy, as well as higher gripping force.

The products can be widely used in pipe cutting systems such as special laser pipe cutting machines.

2. Performance Parameters

Model number	F245DF
Jaw stroke/diameter	236mm
Max. clamping force	2.1KN
Allowable pressure	0.2-0.9MPa
Clamping range	6-242mm
Central height	315mm
Rotational inertia	5.2 Kg.m²
Rotating part weight	120kg
Whole unit weight	250kg

Note: above numbers are standard parameters. We can also design products according to clients' special requirements.

3. Dimensions

Pneumatic Rotary Chuck Square Opening Of Laser Pipe Cutter Precision Full Stroke Design 0

Pneumatic Rotary Chuck Square Opening Of Laser Pipe Cutter Precision Full Stroke Design 1

Specifications	A	B	B1	C	D	E	F	G	H
F245DF	420	315	624	662	220	60	380	403.5	245

4. Advantages

a. Full stroke design

b. Wide range of applications, diversification of processing profiles

c. High repetitive positioning accuracy

d. Low maintenance cost, long service life

e. Multiple configurations are available

e.1 Solid or hollow

e.2 Comb-type or mortise-groove type claws

5. Our Service

a. We are the direct factory with good price and fast lead time.

b. Professional design team work with you.

c. Professional QC team to guarantee the high quality.

d. Providing OEM & ODM service.

6. Production Line
