Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: Mandrin de tour de mâchoire de BK160KL 3
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 425-480/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin de tour de mâchoire de BK160KL 3 |
Course de mâchoire: |
3.7mm |
Max. Gripping Force: |
32,9 KN |
Max. Bracing Force: |
18,5 KN |
Pression admissible: |
0.4-0.8 MPA |
Fixage de la gamme: |
2-170mm |
Gamme de attache: |
20-180mm |
Poids net: |
18,6 kilogrammes |
Nom de produit: |
Mandrin de tour de mâchoire de BK160KL 3 |
Course de mâchoire: |
3.7mm |
Max. Gripping Force: |
32,9 KN |
Max. Bracing Force: |
18,5 KN |
Pression admissible: |
0.4-0.8 MPA |
Fixage de la gamme: |
2-170mm |
Gamme de attache: |
20-180mm |
Poids net: |
18,6 kilogrammes |
Nous sommes un fabricant professionnel de l'expérience de plus de 20 ans de découpeuse de tour et de laser de commande numérique par ordinateur mandrin.

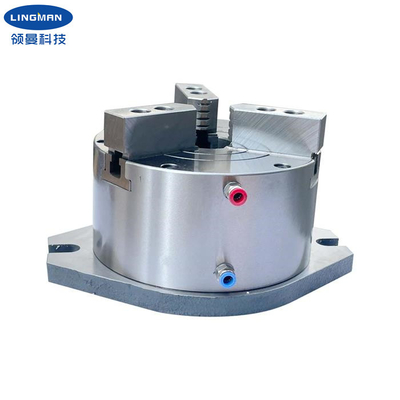

Le mandrin vertical de tour de mâchoire de la cavité 3 est un produit breveté. Le mandrin du tour de trois-mâchoire est un cylindre intégré, facile à installer, aucun bloc d'alimentation externe, air du côté pour réaliser le fixage et se desserrer. Des mandrins multiples peuvent être installés en même temps dans une zone de manoeuvre pour réaliser le traitement multiposte et pour améliorer l'efficacité de production.
Ce produit est un cylindre intégré de puissance, qui est fourni par le côté du corps de mandrin pour réaliser le fixage et se desserrer sans tirer la tige. Le centre est par le trou, qui peut passer par la longue barre d'axe.
Le principe de travail du mandrin vertical de tour de mâchoire de la cavité 3 est que la source d'énergie du mandrin est air comprimé ; Quand les écoulements d'air comprimé dans le clapet anti-retour par l'anneau de distribution, il entre dans le cylindre de mandrin, qui conduit le piston et fait la mâchoire étroitement maintenir l'objet. Puis, la puissance s'inversante de valve, la pression atmosphérique dans le cylindre est scellée par le clapet anti-retour. Quand le dispositif de scellage de l'anneau de distribution est détaché et pas en contact avec le corps de mandrin, l'équipement peut être mis en marche pour travailler normalement.
Trois mandrins de tour de mâchoire conviennent au forage et aux machines de tapement, aux fraiseuses, aux tours verticaux et aux centres d'usinage.
2. paramètres d'optimisation du traitement
|
Mandrin de tour de mâchoire de BK160KL 3 |
|
3,7 millimètres |
|
32,9 KN |
|
18,5 KN |
|
0.4-0.8 MPA |
|
2-170 millimètres |
|
20-180 millimètres |
|
18,6 kilogrammes |
D | d | L | L1 | L2 | H | H1 | h | p |
172 | 30 | 238 | 20 | 28 | 155 | 119 | 19 | 20 |
4. avantages
a. la pleine course a conçu le mandrin de laser |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
c. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
6.Packing et livraison
7. chaîne de production
