Maison > Produits > Mandrin de laser > Découpeuse de laser Chuck Pneumatic Power For Tube de perforation rectangulaire

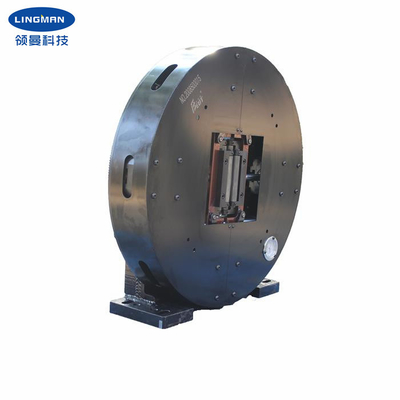

Découpeuse de laser Chuck Pneumatic Power For Tube de perforation rectangulaire

Détails de produit

Lieu d'origine: Changzhou, Jiangsu, Chine

Nom de marque: Lingman

Numéro de modèle: Mandrin G680JF-245 de laser

Conditions de paiement et d'expédition

Quantité de commande min: 1 ensemble

Prix: USD 3800-6500 set

Détails d'emballage: Carton en bois

Délai de livraison: 15-20 jours de travail

Conditions de paiement: T/T, L/C

Capacité d'approvisionnement: 500 ensembles par mois

Obtenez le meilleur prix
Point culminant:

Mandrin de laser de perforation rectangulaire

,

Mandrin pneumatique de laser de puissance

,

Mandrin pneumatique de puissance de laser

Nom de produit:
Mandrin de laser
Course de griffe:
230mm
Force de fixage maximum:
2.1KN
Pression permise:
0.1-1.1MPa
Vitesse de limite:
205r/min
Fixage de la gamme:
10-245mm
Taille centrale:
350mm
Inertie de rotation:
5.48kg.㎡
Poids de pièce en rotation:
175KG
Poids spécifique entier:
262KG
Nom de produit:
Mandrin de laser
Course de griffe:
230mm
Force de fixage maximum:
2.1KN
Pression permise:
0.1-1.1MPa
Vitesse de limite:
205r/min
Fixage de la gamme:
10-245mm
Taille centrale:
350mm
Inertie de rotation:
5.48kg.㎡
Poids de pièce en rotation:
175KG
Poids spécifique entier:
262KG
Découpeuse de laser Chuck Pneumatic Power For Tube de perforation rectangulaire
Découpeuse de laser Chuck Pneumatic Power For Tube de perforation rectangulaire

1. description



Le mandrin pneumatique de laser de double-action avec la perforation rectangulaire de la machine intégrée parfeuille convient au tube de laser coupant l'équipement, au tube rotatoire de rond de coupe, au tube carré, au tube ovale, etc.

Le mandrin de laser adopte la sortie directe du cylindre, qui a l'efficacité mécanique élevée, la petite déperdition d'énergie, la grande sortie maintenant la force et la force de fixage stable, notre mandrin pneumatique de laser a une structure simple, un nombre restreint de composants, taux d'échec léger et bas, représentation stable, petit moment de l'inertie, et consommation basse d'énergie. En raison des petites dimensions axiales du mandrin, il est moins cher de réaliser les produits de queue zéro.

Ce genre de mandrin de laser est particulièrement conçu pour le tube de laser coupant l'équipement, et est conçu avec une perforation rectangulaire. Comparé au mandrin rond de trou, la taille du tube carré est augmentée et la portée de l'utilisation est augmentée.

Les mandrins développés par notre société sont très utilisés dans l'industrie militaire, l'espace, les machines de textile, le matériel médical, l'équipement de forme physique, les accessoires d'automobile et de moto, la coupe de laser, les machines pétrochimiques, les machines agricoles, d'autres machines civiles et d'autres champs.





2. paramètres d'optimisation du traitement



  • Nom de produit
Mandrin de laser
  • Numéro de type
G680JF-245
  • Course de griffe
230mm
  • Maximunm maintenant la force
2KN
  • Pression permise
0.1-1.0MPa
  • Vitesse de limite
200r/min
  • Fixage de la gamme
10-245mm
  • Taille centrale
350mm
  • Inertie de rotation
5.48g.m2
  • Poids de pièce en rotation
173kg
  • Poids spécifique entier
257kg



3. dimensions


Découpeuse de laser Chuck Pneumatic Power For Tube de perforation rectangulaire 0


Caractéristiques B B1 C D E F G H Je J K L O R S
G680JF-245 520 350 680 690 190 120 460 205 / / / 29,5 245 9 12-M8 18



Découpeuse de laser Chuck Pneumatic Power For Tube de perforation rectangulaire 1


4. avantages


a. pleine conception de course
b. étendue des applications large, diversification de traiter des profils
c. exactitude de positionnement répétitive élevée
d. coût de maintenance à prix réduit, longue durée de vie

e. les configurations multiples sont disponibles
e.1 solide ou creux

e.2 de type peigne ou type griffes de mortaise-cannelure



5. Notre service

1. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide.
2. travail professionnel d'équipe de créateurs avec vous.

3. Équipe professionnelle de QC pour garantir le de haute qualité.

4. Étant donné que service d'OEM et d'ODM.
