Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: ChuckG700D-270 rotatoire pneumatique
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 4800-5200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
242mm |
Force de fixage maximum: |
3.16KN |
Pression permise: |
0.2-0.9MPA |
Vitesse de limite: |
115r/min |
Fixage de la gamme: |
15-270mm |
Taille centrale: |
375mm |
Inertie de rotation: |
10.92kg.㎡ |
Nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
242mm |
Force de fixage maximum: |
3.16KN |
Pression permise: |
0.2-0.9MPA |
Vitesse de limite: |
115r/min |
Fixage de la gamme: |
15-270mm |
Taille centrale: |
375mm |
Inertie de rotation: |
10.92kg.㎡ |
1. Description

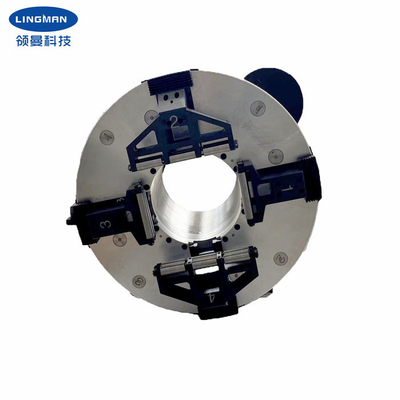

Le mandrin est un plein mandrin de maître de course de quatre-mâchoire particulièrement conçu pour le tuyau de laser coupant l'équipement. Le mandrin lui-même peut fonctionner comme axe tournant indépendant. Après que la base du produit soit fixe, ajoutez juste la connexion de soutien de moteur et de vitesse, et reliez alors la source d'air comprimé (0.3-0.9mpa) pour maintenir l'objet et pour conduire l'objet pour tourner. Pleine opération de course de mandrin, aucun besoin d'ajuster la position des quatre PATTES. Le mandrin adopte la structure entièrement incluse, équipée des roulements à rouleaux croisés. Comparé aux produits semblables sur le marché, le mandrin a une exactitude plus élevée de rotation et une exactitude de répétition, aussi bien qu'une force de fixage plus élevée.
Le développement de la série entière de laser coupant le double mandrin d'axe de quatre-mâchoire de puissance est la synthèse du mandrin pré-pneumatique et d'autres produits pneumatiques relatifs de notre société, après beaucoup de fois d'améliorer la qualité de la recherche et de la conception. Il a les caractéristiques de la structure simple, de l'installation commode, de l'applicabilité forte, du fixage propre et durable, fiable et de la précision durable. Il peut améliorer l'efficacité d'opération, réduire le coût de fabrication et réduire l'intensité de travail des employés. Ce produit convient à la découpeuse professionnelle de tuyau, machine de plaque à tuyaux et d'autres pièces passionnantes de tuyau, appropriées à toutes sortes de tuyau rond, tuyau carré, tuyau rectangulaire, coupe elliptique de tuyau traitant, une petite modification de la griffe peuvent être coupées toutes sortes de formes de tuyau.
2. Paramètres d'optimisation du traitement
| Nom de produit | Mandrin rotatoire pneumatique |
|
Numéro de type |
G700D-270 |
| Course de griffe | 240mm |
| Force de fixage maximum | 3.15KN |
| Pression d'Alloable | 0.3-0.9MPa |
| Vitesse de limite | 120/min |
| Fixage de la gamme | 15-265mm |
| Taille centrale | 375mm |
| Inertie de rotation |
10.9kg.㎡ |
| Poids de pièce en rotation | 215kg |
| Poids spécifique entier | 307kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. Travail professionnel d'équipe de créateurs avec vous. |
| c. Équipe professionnelle de QC pour garantir le de haute qualité. |
| d. Étant donné que service d'OEM et d'ODM. |
6. Chaîne de production
