Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: Mandrin rotatoire pneumatique G500DC-230
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 4200-4900/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
220mm |
Force de fixage maximum: |
1.5KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
8-228mm |
Taille centrale: |
315MM |
Inertie de rotation: |
4.20kg.㎡ |
Nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
220mm |
Force de fixage maximum: |
1.5KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
8-228mm |
Taille centrale: |
315MM |
Inertie de rotation: |
4.20kg.㎡ |
1. Descripition

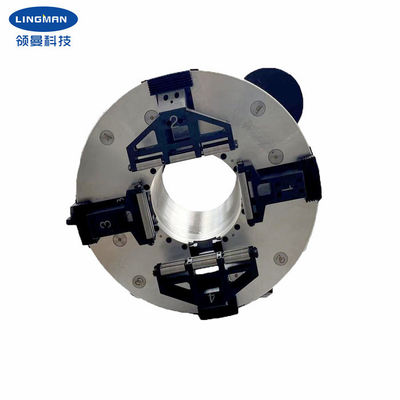

Notre mandrin rotatoire pneumatique est principalement conçu pour la découpeuse de tuyau de laser. Le mandrin rotatoire pneumatique peut également saisir rond, rectangulaire, carré, H et L tubes pour répondre aux différents besoins des clients.
Cette bague est la dernière conception. Le mandrin est conçu pour la pleine course, tellement là n'est aucun besoin d'ajuster la position des quatre PATTES. Ce mandrin pneumatique a une course de griffe/diamètre de 220mm et peut supporter à 150 kilogrammes de garnitures de tuyau. La taille centrale du mandrin est 315mm. Dans le cas d'une plus basse pression, moins le fixage de la force peut être obtenu.
Le mandrin rotatoire pneumatique a une meilleure stabilité et la résistance à l'usure. Grâce aux roulements à rouleaux croisés internes, la durée de vie est plus longue, et l'exactitude du positionnement de rotation et de répétition est plus haute.
2. paramètres d'optimisation du traitement
|
Mandrin rotatoire pneumatique |
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315mm |
|
² de 4.18Kg.m |
|
124kg |
|
245kg |
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | R | S | |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
c. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
6. chaîne de production
