Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: ChuckG500C-225 rotatoire pneumatique
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 6600-7200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
200mm |
Force de fixage maximum: |
2.72KN |
Pression permise: |
0.1-0.8Mpa |
Vitesse de limite: |
125r/min |
Fixage de la gamme: |
0-225mm |
Taille centrale: |
314mm |
Inertie de rotation: |
6.1kg.㎡ |
caractéristique: |
Une précision clapming plus élevée |
Nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
200mm |
Force de fixage maximum: |
2.72KN |
Pression permise: |
0.1-0.8Mpa |
Vitesse de limite: |
125r/min |
Fixage de la gamme: |
0-225mm |
Taille centrale: |
314mm |
Inertie de rotation: |
6.1kg.㎡ |
caractéristique: |
Une précision clapming plus élevée |
1. Description

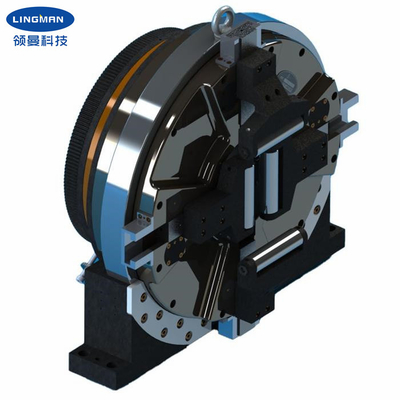

Ce mandrin rotatoire pneumatique est particulièrement conçu pour la découpeuse de laser, le produit lui-même peut être employé comme axe tournant indépendant, il y a un mandrin au milieu, peut maintenir l'objet tournant en même temps.
Le plein travail de course de mandrin, sans ajustement supplémentaire de la position de quatre griffes, peut maintenir une pleine série de garnitures de tuyau applicables, améliorent l'efficacité de production. Ce genre de mandrin rotatoire pneumatique adopte la structure entièrement incluse, avec une stabilité antipoussière plus élevée de représentation et d'opération. Le roulement à rouleaux croisé intégré, la longue durée de vie, exactitude de rotation et répéter placer l'exactitude que l'autre mandrin traditionnel de laser sur le marché, maintenant la force est plus grand que les produits semblables sur le marché, mais également peut rencontrer le traitement du tuyau de mince-mur.
Les mandrins rotatoires pneumatiques sont utilisés généralement dans des découpeuses de laser de spécialité et d'autres systèmes de machine de développement de tuyau.
2. Paramètres d'optimisation du traitement
| Nom de produit | Mandrin rotatoire pneumatique |
|
Numéro de type |
G500C-225 |
| Course de griffe | 200mm |
| Force de fixage maximum | 2.77KN |
| Pression d'Alloable | 0.1-0.9MPa |
| Vitesse de limite | 130r/min |
| Fixage de la gamme | 0-225mm |
| Taille centrale | 315mm |
| Inertie de rotation | 6.1kg.㎡ |
| Poids de pièce en rotation | 140kg |
| Poids spécifique entier | 240kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantages
| a. la pleine course a conçu le mandrin rotatoire pneumatique |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a.We sont l'usine directe avec le bon prix et délai d'exécution rapide. |
| travail d'équipe de créateurs de b.Professional avec vous. |
| équipe de QC de c.Professional pour garantir le de haute qualité. |
| service d'OEM et d'ODM de d.Providing. |
