Détails de produit
Lieu d'origine: Changzhou, Chine
Nom de marque: Lingman
Numéro de modèle: G800D-360
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 8500-8900 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 50 ensembles par mois
Course de griffe: |
260mm |
Force de fixage maximum: |
4.1KN |
Pression permise: |
0.2-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
15-360mm |
Taille centrale: |
425mm |
Inertie de rotation: |
17.69kg.㎡ |
Matériel: |
Acier inoxydable en acier et |
Application: |
Coupe de tuyau de laser |
Course de griffe: |
260mm |
Force de fixage maximum: |
4.1KN |
Pression permise: |
0.2-0.9MPa |
Vitesse de limite: |
150r/min |
Fixage de la gamme: |
15-360mm |
Taille centrale: |
425mm |
Inertie de rotation: |
17.69kg.㎡ |
Matériel: |
Acier inoxydable en acier et |
Application: |
Coupe de tuyau de laser |
1. Description

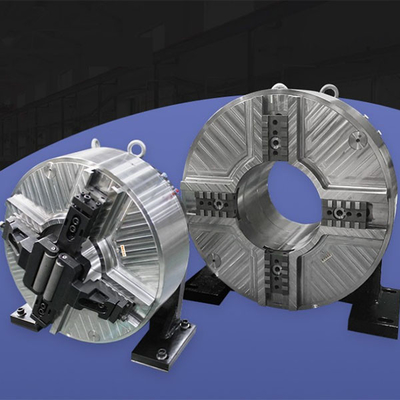

Notre mandrin de laser est type pneumatique et est principalement employé dans la découpeuse de tuyau de laser, la découpeuse de plasma et la machine de soudure. Notre mandrin peut maintenir différentes formes des tuyaux, comme le tuyau rond, le tuyau carré, le tuyau rectangulaire, le tuyau de L-forme et le tuyau de H-forme. Ce modèle (G360J-110) peut répondre aux besoins de la petite taille et des tuyaux à parois minces. Les mâchoires s'ouvrent et le clsoe est commandé par source d'air et le roration du mandrin est par la transmission de vitesse et est commandé par le moteur.
Comparé au mandrin traditionnel de tour, le mandrin de laser améliore l'exactitude de coupure, exactitude de rotation et répété plaçant l'exactitude. L'application du mandrin de laser fait le laser coupant plus efficace et rapidement et elle augmente également la productivité.
Excepté notre mandrin standard, nous fournissons également le mandrin customzied selon le besoin des clients.
Si vous avez besoin de mandrin customzied, nous pouvons également fournir le plan adapté aux besoins du client selon votre besoin.
2. Paramètres d'optimisation du traitement
|
Numéro de type |
G800D-360 |
| Course de griffe | 260mm |
| Force de fixage maximum | 4.1KN |
| Pression d'Alloable | 0.2-0.9MPa |
| Vitesse de limite | 150r/min |
| Fixage de la gamme | 15-360mm |
| Taille centrale | 425mm |
| Inertie de rotation | 17.69kg.m2 |
| Poids de pièce en rotation | 251kg |
| Poids spécifique entier | 369kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405,5 | 360 | 390 | 430 | 650 | 8 | 12-M12 | 18X20 |
4. Avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
les configurations d'e.Multiple sont disponibles e.1 solide ou creux e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Chaîne de production
6. Notre service
| a.We sont l'usine directe avec le bon prix et délai d'exécution rapide. |
| travail d'équipe de créateurs de b.Professional avec vous. |
| équipe de QC de c.Professional pour garantir le de haute qualité. |
| service d'OEM et d'ODM de d.Providing. |
