Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Conditions de paiement et d'expédition
Quantité de commande min: 5 ensembles
Prix: USD 265-780 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Numéro de modèle: |
3H-18 |
Nom de produit: |
Mandrin de puissance |
Matériel: |
Acier inoxydable en acier et |
Course de cale: |
25mm |
Course/diamètre de griffe: |
10.8mm |
Fixage du diamètre: |
50-450mm |
Traction maximale de D.B: |
72KN |
Force de fixage maximale: |
180kN |
Pression de Max.Working: |
2.5Mpa |
Poids: |
164 kilogrammes |
CYL assortie.: |
TH-1512 |
Max Speed: |
2000 minutes/r.p.m |
Numéro de modèle: |
3H-18 |
Nom de produit: |
Mandrin de puissance |
Matériel: |
Acier inoxydable en acier et |
Course de cale: |
25mm |
Course/diamètre de griffe: |
10.8mm |
Fixage du diamètre: |
50-450mm |
Traction maximale de D.B: |
72KN |
Force de fixage maximale: |
180kN |
Pression de Max.Working: |
2.5Mpa |
Poids: |
164 kilogrammes |
CYL assortie.: |
TH-1512 |
Max Speed: |
2000 minutes/r.p.m |
1. description
Ce produit est un produit national de brevet avec des droites de propriété intellectuelle indépendantes.

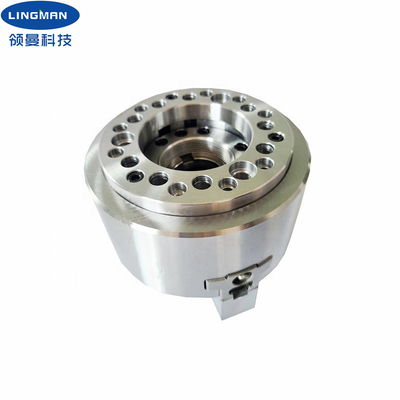

Le mandrin lui-même est un cylindre avec un piston intégré, et les actions de fixage et se desserrantes sont réalisées par le mécanisme de contrôle de queue d'axe. Ce produit est un à travers-trou triangulaire de trois-mâchoire de grand diamètre, particulièrement approprié au fixage des objets irréguliers. Des surfaces de glissement sont durcies, au sol de précision et directement lubrifiées. Les avantages de ce mensonge de produit dans sa structure rigide élevée et exactitude de fixage élevée. Ses avantages sont : 1 nouvelle structure, conception élevée de pièces de rigidité, de sorte qu'il ne soit pas facile rompre le siège de griffe, et le fixage de l'amplitude de flottement d'objet est petit. 2. la norme générale de connexion, peut être directement reliée à l'axe standard de l'équipement, sans d'autres changements ; 3. type d'universel de cylindre rotatoire creux d'huile
En plus des mandrins de taille standard, nous offrons également les mandrins faits sur commande pour des tours de commande numérique par ordinateur, des tours réguliers et autre équipement exigeant des tours rotatoires d'être améliorés.
2. paramètres d'optimisation du traitement
Numéro de type |
3H-18 |
Course de cale |
23mm |
Course/diamètre de griffe |
10.6mm |
Fixage du diamètre |
50-450mm |
Traction maximale de D.B |
71KN |
Force de fixage maximale |
179.8KN |
Poids |
164KG |
Pression de Max.working |
2.4Mpa |
Révolutions maximales de nombre |
2000 r.p.m |
Cylindre rotatoire applicable |
TH-1512 |
3. dimensions
Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | Maximum de G. | G mn. | H | J | |
3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
s. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
6. chaîne de production
