Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Conditions de paiement et d'expédition
Quantité de commande min: 5 ensembles
Prix: USD 265-780 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Numéro de modèle: |
3H-10 |
Nom de produit: |

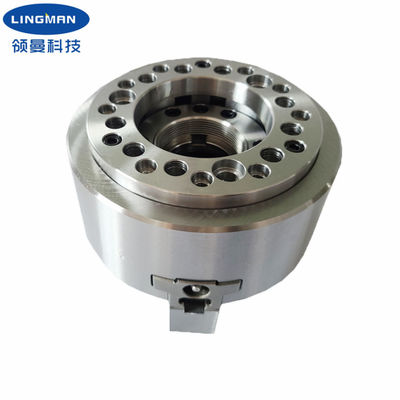

Mandrin de puissance |
Matériel: |
Acier inoxydable en acier et |
Course de cale: |
19mm |
Course/diamètre de griffe: |
8.8mm |
Fixage du diamètre: |
31-254mm |
Traction maximale de D.B: |
42.6KN |
Force de fixage maximale: |
110.7KN |
Pression de Max.Working: |
2.7Mpa |
Puissance: |
Hydraulique |
CYL assortie.: |
TH-1075 |
Max Speed: |
4200 minutes/r.p.m |
Numéro de modèle: |
3H-10 |
Nom de produit: |
Mandrin de puissance |
Matériel: |
Acier inoxydable en acier et |
Course de cale: |
19mm |
Course/diamètre de griffe: |
8.8mm |
Fixage du diamètre: |
31-254mm |
Traction maximale de D.B: |
42.6KN |
Force de fixage maximale: |
110.7KN |
Pression de Max.Working: |
2.7Mpa |
Puissance: |
Hydraulique |
CYL assortie.: |
TH-1075 |
Max Speed: |
4200 minutes/r.p.m |
1. description
Ce produit est un produit national de brevet, droites de propriété intellectuelle indépendantes.
La manière pneumatique de connexion de mandrin et d'axe en conformité avec la norme nationale, l'utilisateur n'a pas besoin de changer la structure de machine, seulement avec la bride et la taille de mandrin peut être installée.
Le corps de mandrin lui-même est un cylindre, piston intégré, par le mécanisme de contrôle de queue d'axe pour réaliser maintenir et détacher l'action. Ce produit est trois-mâchoire triangulaire par le trou avec le grand diamètre, particulièrement approprié au fixage des objets en forme spéciale. Des surfaces de glissement sont durcies, au sol de précision et directement lubrifiées. L'avantage de ce produit se situe dans sa structure rigide élevée et exactitude de fixage élevée.
Les produits conviennent à la vitesse traitant, le type de disque, type court d'axe de traitement d'objet.
Les bagues faites sur commande sont disponibles en plus des bagues de taille standard.
2. paramètres d'optimisation du traitement
|
Numéro de type |
3H-10 |
|
Course de cale |
19mm |
|
Course/diamètre de griffe |
8.8mm |
|
Fixage du diamètre |
31-254mm |
|
Traction maximale de D.B |
42.6KN |
|
Maximum maintenant la force |
110.7KN |
|
Poids |
34.5KG |
|
Pression de Max.working |
2.7Mpa |
|
Révolutions maximales de nombre |
4200 r.p.m |
|
Cylindre rotatoire applicable |
TH-1075 |
3. dimensions
| Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | Maximum de G. | G mn. | H | J | |
| 3H-10 | 254 | 100 | 220 | 133,4 | / | / | 5 | / | 75 | 8,5 | -10,5 | 25 | 45 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. Travail professionnel d'équipe de créateurs avec vous. |
| s. Équipe professionnelle de QC pour garantir le de haute qualité. |
| d. Étant donné que service d'OEM et d'ODM. |
