Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: JAB-25
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 480-950/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 ensembles par mois

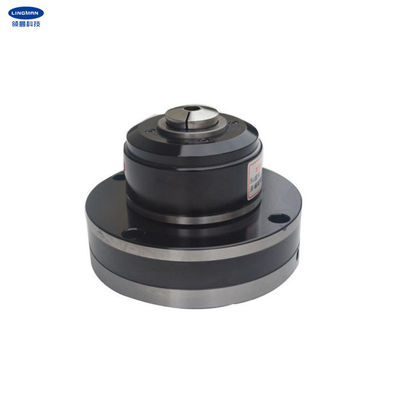

Nom de produit: |
Mandrin de bague rotatoire |
matière première: |
Acier |
Côté de poussée: |
² de 127.4cm |
Côté de traction: |
² de 119.7cm |
Trou d'étape: |
25mm |
Par le trou: |
49mm |
Force de fixage maximale: |
0.4/0.7 |
Boulon se reliant: |
4-M8 |
Bague d'adaptateur: |
YB-25 |
Vis de fixation de bague: |
2-M5 |
Poids: |
9.5kg |
Application: |
Découpeuse de tour de commande numérique par ordinateur |
Nom de produit: |
Mandrin de bague rotatoire |
matière première: |
Acier |
Côté de poussée: |
² de 127.4cm |
Côté de traction: |
² de 119.7cm |
Trou d'étape: |
25mm |
Par le trou: |
49mm |
Force de fixage maximale: |
0.4/0.7 |
Boulon se reliant: |
4-M8 |
Bague d'adaptateur: |
YB-25 |
Vis de fixation de bague: |
2-M5 |
Poids: |
9.5kg |
Application: |
Découpeuse de tour de commande numérique par ordinateur |
1. Description
Notre société produit principalement toutes sortes de mandrin, utilisées pour la découpeuse de laser, commande numérique par ordinateur tourne, des tours d'automobile et ainsi de suite. Ce mandrin peut être employé pour l'expansion interne et le fixage externe. Sa construction est acier soumis à un traitement thermique monolithique. Rapport d'aucune charge, résultats à grande vitesse de mandrin, longue durée de vie. Il fait encore froid quand il tourne. L'ouverture obligatoire de la bague est une force bi-directionnelle. Quand la pression est interrompue, le mandrin se ferme à clef et reste maintenu.
Facile à installer, relier juste la bride directement à l'axe. Il peut être relié au système de machine par la vanne mixte à trois points. Le mandrin ne se ferme pas, peut être commandé normalement. Exactitude de longueur du corps à moins de 0.01mm.
Approprié aux tours, aux tours de commande numérique par ordinateur, aux machines de meulage, indexant les plats, l'objet de rotation en lots, etc. en plus de cette bague, d'autres types de bagues sont également disponibles.
2. paramètres d'optimisation du traitement
|
JAB-25 |
|
² de 127.4cm |
|
² de 119.7cm |
|
0.4-0.7MPa |
|
4000r/min |
|
25mm |
|
25mm |
|
7.8/7.2 |
|
4-M8 |
|
YB-25 |
|
2-M5 |
3. dimensions
| Caractéristiques | B | C | D | E | F | G | H | Je | L | |
| JAB-25 | 167 | 130 | 25 | 108 | 52 | 49 | 5 | 9 | 147 | 105 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. Travail professionnel d'équipe de créateurs avec vous. |
| c. Équipe professionnelle de QC pour garantir le de haute qualité. |
| d. Étant donné que service d'OEM et d'ODM. |
6. Chaîne de production
