Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: G500DC-230
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 4200-4900/set
Détails d'emballage: Carton en bois
Délai de livraison: 15-20 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
Nom de produit: |
Mandrin pneumatique |
Course de griffe: |
225mm |
Force de fixage maximum: |
1.6KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
155r/min |
Fixage de la gamme: |
8-230mm |
Taille centrale: |
315MM |
Inertie de rotation: |
4.18kg.㎡ |
Poids de pièce en rotation: |
126KG |
Unité entière: |
248kg |
Nom de produit: |
Mandrin pneumatique |
Course de griffe: |
225mm |
Force de fixage maximum: |
1.6KN |
Pression permise: |
0.3-0.9MPa |
Vitesse de limite: |
155r/min |
Fixage de la gamme: |
8-230mm |
Taille centrale: |
315MM |
Inertie de rotation: |
4.18kg.㎡ |
Poids de pièce en rotation: |
126KG |
Unité entière: |
248kg |

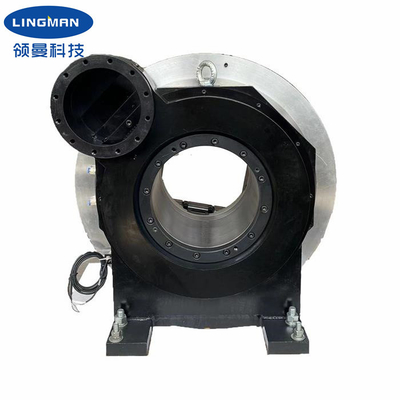

1. Descripition
Nos bagues pneumatiques sont particulièrement conçues pour le tube de laser coupant l'équipement. Il peut être employé comme axe tournant d'un seul bloc avec un mandrin au milieu qui maintient étroitement l'objet et tourne en même temps.
Le mandrin adopte une structure entièrement incluse, qui a une meilleure stabilité et la résistance à l'usure. L'exactitude de rotation et la répétabilité du mandrin sont plus hautes que ceux des mandrins traditionnels de laser. Comparé aux produits semblables sur le marché, nos produits ont une plus longue durée de vie, une exactitude plus élevée de rotation et une plus grande force de fixage. Dans le cas de la basse pression atmosphérique, une plus petite force de fixage peut être obtenue, satisfaisant de ce fait au besoin de traiter les garnitures de tuyau à parois minces.
Le produit est très utilisé dans les coupeurs de tuyau spéciaux de laser et d'autres systèmes de machine de développement de tuyau.
2. paramètres d'optimisation du traitement
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/min |
|
8-228mm |
|
315mm |
|
² de 4.18Kg.m |
|
124kg |
|
245kg |
3. dimensions
Caractéristiques | B | B1 | C | D | E | F | G | H | Je | R | S | |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
c. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
6. chaîne de production
