Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: JH5-25
Conditions de paiement et d'expédition
Quantité de commande min: 5 ensembles
Prix: USD 350-900 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Number modèle: |
JH5-25 |
Côté de poussée: |
56cm2 |
Côté de traction: |
16.5cm2 |
Pression permise: |
2.0/0.8 |
Vitesse de limite: |
t/mn 1800. |
Diamètre maximal de poignée: |
45/26 millimètre |
Force de fixage maximale: |
8.5/3.3 KN |
Poids net: |
6,3 kilogrammes |
Number modèle: |
JH5-25 |
Côté de poussée: |
56cm2 |
Côté de traction: |
16.5cm2 |
Pression permise: |
2.0/0.8 |
Vitesse de limite: |
t/mn 1800. |
Diamètre maximal de poignée: |
45/26 millimètre |
Force de fixage maximale: |
8.5/3.3 KN |
Poids net: |
6,3 kilogrammes |
1. description

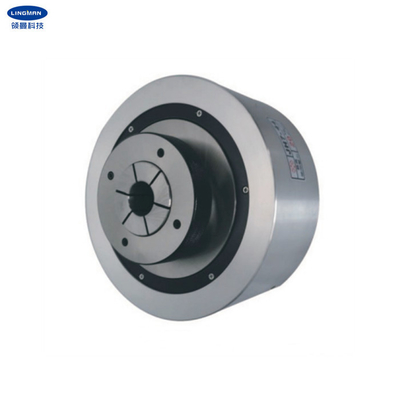

Ce genre de mandrin de bague a le mécanisme interne dans le cylindre, là n'est aucun besoin d'installer le cylindre rotatoire arrière. L'exactitude de fixage est entre 0.05-0.08mm (le visage d'extrémité est mesuré à 10mm), mais ne réduit pas le trou intérieur de l'axe. Avec le corps de ctlinder d'alliage léger, la dissipation thermique légère et bonne, ainsi la température peut être effectivement réduite. La pression atmosphérique est douce de sorte que l'objet ne soit pas déformé. La source d'énergie peut employer la pression atmosphérique hydraulique ou. Le mandrin de bague adopte la poignée hydraulique forte, qui peut être très utilisée dans la coupe lourde de tuyau. Ce mandrin de bague convient à la coupe de laser, OR, commande numérique par ordinateur, l'axe 4,5.
2. paramètres d'optimisation du traitement
Numéro de type |
JH5-25 |
Côté de poussée |
56cm2 |
Côté de traction |
16.5cm2 |
Pression permise |
2.0/0.8MPa |
Vitesse de limite |
1800r.p.m. |
Force de fixage maximale |
8.5/3.3 KN |
Poids |
6.3KG |
3. dimensions
Spécifications | B | C | D | E | F | G | L | Je | H | |
JH5-25 | 135 | 100 | 26 | 45 | 68 | 138 | 4 | 105 | 115 | 18 |
4. Avantages
a. pleine conception de course |
b. étendue des applications large, diversification de traiter des profils |
c. exactitude de positionnement répétitive élevée |
d. coût de maintenance à prix réduit, longue durée de vie |
e. les configurations multiples sont disponibles |
5. Notre service
a. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
b. Travail professionnel d'équipe de créateurs avec vous. |
s. Équipe professionnelle de QC pour garantir le de haute qualité. |
d. Étant donné que service d'OEM et d'ODM. |
6. Chaîne de production
