Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: Mandrin rotatoire pneumatique G500C-225
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: USD 6600-7200 set
Détails d'emballage: Carton en bois
Délai de livraison: 10-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 500 ensembles par mois
nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
200mm |
Force de fixage maximum: |
2.75KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
130r/min |
Fixage de la gamme: |
0-225mm |
Taille centrale: |
315MM |
Inertie de rotation: |
6.1kg.㎡ |
Caractéristique: |
Une précision tournante plus élevée |
nom de produit: |
Mandrin rotatoire pneumatique |
Course de griffe: |
200mm |
Force de fixage maximum: |
2.75KN |
Pression permise: |
0.1-0.9MPa |
Vitesse de limite: |
130r/min |
Fixage de la gamme: |
0-225mm |
Taille centrale: |
315MM |
Inertie de rotation: |
6.1kg.㎡ |
Caractéristique: |
Une précision tournante plus élevée |
1. Description

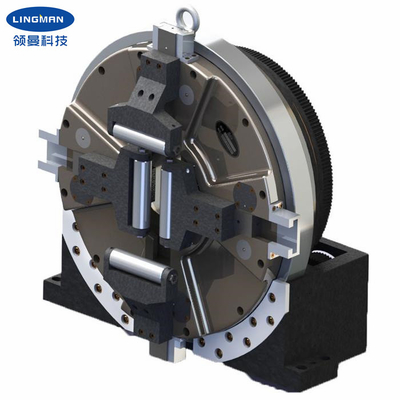

Ce mandrin rotatoire pneumatique est particulièrement conçu pour le laser coupant des unités, le produit lui-même peut être employé comme axe tournant indépendant, avec un mandrin au milieu qui peut maintenir un objet étroitement et tourner en même temps.
Le mandrin fonctionne à la pleine course sans ajustement supplémentaire de la position des quatre griffes, et peut maintenir une gamme complète de garnitures de tuyau applicables, améliorant l'efficacité de production. Le mandrin rotatoire pneumatique adopte une structure entièrement fermée, qui a une meilleure stabilité et la résistance à l'usure. Roulements à rouleaux croisés intégrés, longue durée de vie, une exactitude plus élevée de pivotement et répéter placer l'exactitude que les mandrins traditionnels de laser, et la force de fixage relativement importante comparée aux produits semblables sur le marché, afin de rencontrer le traitement des garnitures de tuyau à parois minces.
Le mandrin rotatoire pneumatique est utilisé généralement dans les coupeurs spéciaux de laser et d'autres systèmes de machine de développement de tuyau.
2. Paramètres d'optimisation du traitement
| Nom de produit | Mandrin rotatoire pneumatique |
|
Numéro de type |
G500C-225 |
| Course de griffe | 200mm |
| Force de fixage maximum | 2.77KN |
| Pression d'Alloable | 0.1-0.9MPa |
| Vitesse de limite | 130r/min |
| Fixage de la gamme | 0-225mm |
| Taille centrale | 315mm |
| Inertie de rotation | 6.1kg.㎡ |
| Poids de pièce en rotation | 140kg |
| Poids spécifique entier | 240kg |
Note : les nombres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits selon les exigences spéciales des clients.
3. dimensions
| Caractéristiques | B | B1 | C | D | E | F | G | H | Je | J | K | O | R | S | |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantages
| a. la pleine course a conçu le mandrin rotatoire pneumatique |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.1 solide ou mandrin rotatoire pneumatique de cavité e.2 de type peigne ou type griffes de mortaise-cannelure |
5. Notre service
| a.We sont l'usine directe avec le bon prix et délai d'exécution rapide. |
| travail d'équipe de créateurs de b.Professional avec vous. |
| équipe de QC de c.Professional pour garantir le de haute qualité. |
| service d'OEM et d'ODM de d.Providing. |
