Détails de produit
Lieu d'origine: Changzhou, Jiangsu, Chine
Nom de marque: Lingman
Numéro de modèle: 3H-05
Conditions de paiement et d'expédition
Quantité de commande min: 1 ENSEMBLE
Prix: USD 300-780 set
Détails d'emballage: Carton en bois
Délai de livraison: 7-15 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 200 ensembles par mois
Nom de produit: |
Mandrin de puissance |
Course de cale: |
10mm |
Course/diamètre de griffe: |
5,4 mm |
Fixage du diamètre: |
12-135mm |
Traction maximale de D.B: |
17.1KN |
Force de fixage maximale: |
35.8KN |
Poids: |
6.7kg |
Révolutions maximales de nombre: |
7000 r.p.m |
Cylindre applicable: |
TH-536 |
Structure: |
Structure creuse |
Utilisation: |
Machine de tour de commande numérique par ordinateur |
Caractéristique: |
Haute précision |
Nom de produit: |
Mandrin de puissance |
Course de cale: |
10mm |
Course/diamètre de griffe: |
5,4 mm |
Fixage du diamètre: |
12-135mm |
Traction maximale de D.B: |
17.1KN |
Force de fixage maximale: |
35.8KN |
Poids: |
6.7kg |
Révolutions maximales de nombre: |
7000 r.p.m |
Cylindre applicable: |
TH-536 |
Structure: |
Structure creuse |
Utilisation: |
Machine de tour de commande numérique par ordinateur |
Caractéristique: |
Haute précision |
1. description

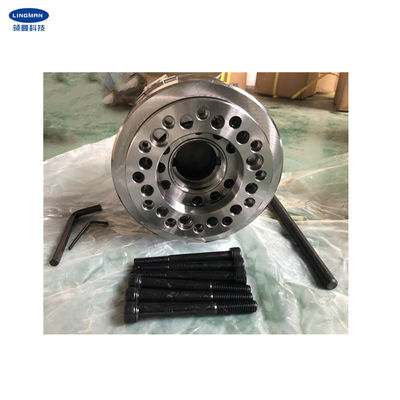

Notre société est une fabrication professionnelle en produisant des mandrins pour la machine de tour de commande numérique par ordinateur et la découpeuse de laser. Maintenant le mandrin d'énergie hydraulique est populaire sur le marché. La structure de ce genre de structure de cavité d'ia de mandrin de puissance avec un grand trou traversant. Ce mandrin a 3 mâchoires dans la forme de cale et elles s'adaptent pour maintenir l'objet en forme spéciale bien. Toutes les surfaces de glissement de nos mandrins sont traitées par le traitement durci, précision rectifiant et directement lubrifiées. Dans supplémentaire, elle a la rigidité élevée et l'exactitude de fixage élevée.
Le mandrin est solide et durable et lui peut fonctionner sans à-coup à la grande vitesse. Elle a également de grande précision pour placer la répétition et la force importante de bride et approprié à la production automatique. La conception traversante de trou peut être employée pour le long traitement d'objet.
La diverse taille des mandrins sont fournies, comme 4 pouces, 5 pouces, 6 pouces, 8 pouces, 10 pouces, 12 pouces et 15 pouces. Excepté le mandrin de taille standard, des mandrins adaptés aux besoins du client sont également fournis selon votre dessin et condition.
2. paramètres d'optimisation du traitement
|
Numéro de type |
3H-05 |
|
Course de cale |
10mm |
|
Course/diamètre de griffe |
5.4mm |
|
Fixage du diamètre |
12-135mm |
|
Traction maximale de D.B |
17.1KN |
|
Force de fixage maximale |
35.8KN |
|
Poids |
6.7KG |
|
Pression de Max.working |
2.9Mpa |
|
Nombre maximal des révolutions |
7000 r.p.m |
|
Cylindre rotatoire applicable |
TH-536 |
3. dimensions
| Caractéristiques | B | C | D | D1 | D2 | E | E1 | F | Maximum de G. | G mn. | H | J | |
| 3H-05 | 135 | 60 | 110 | 82,6 | 63,51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. avantages
| a. pleine conception de course |
| b. étendue des applications large, diversification de traiter des profils |
| c. exactitude de positionnement répétitive élevée |
| d. coût de maintenance à prix réduit, longue durée de vie |
|
e. les configurations multiples sont disponibles e.2 de type peigne ou type griffes de mortaise-cannelure |
5. chaîne de production
6. Notre service
| A. Nous sommes l'usine directe avec le bon prix et délai d'exécution rapide. |
| b. travail professionnel d'équipe de créateurs avec vous. |
| s. équipe professionnelle de QC pour garantir le de haute qualité. |
| d. fourniture du service d'OEM et d'ODM. |
